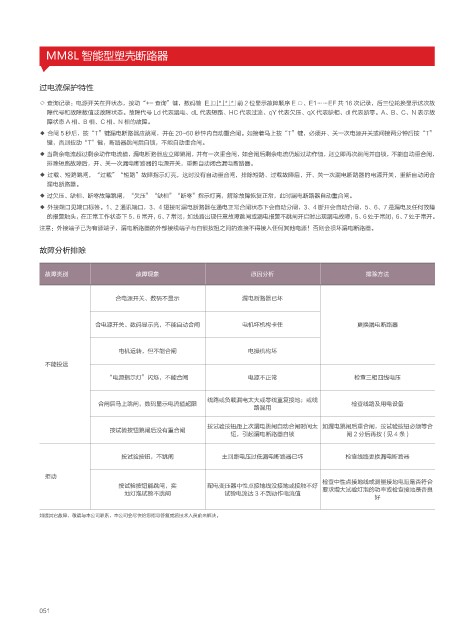

MM8L 智能型塑壳断路器
过电流保护特性
◇ 查询记录：电源开关在开状态，按动“+- 查询”键，数码管 E ○ * * * 前 2 位显示故障顺序 E ○、E1……EF 共 16 次记录，后三位轮换显示这次故
障代号和故障数值或故障状态。故障代号 Ld 代表漏电、dL 代表短路、HC 代表过流、qY 代表欠压、qX 代表缺相、dl 代表断零。A、B、C、N 表示故
障状态 A 相、B 相、C 相、N 相的故障。
◆ 合闸 5 秒后，按“T”键漏电断路器应跳闸，并在 20~60 秒钟内自动重合闸。如接着马上按“T”键，必须开、关一次电源开关或间接两分钟后按“T”
键，否则按动“T”键，断路器跳闸后自锁，不能自动重合闸。
◆ 当剩余电流超过剩余动作电流值，漏电断路器应立即跳闸，并有一次重合闸，如合闸后剩余电流仍超过动作值，则立即再次跳闸并自锁，不能自动重合闸，
排除短路故障后，开、关一次漏电断路器的电源开关，重新自动闭合漏电断路器。
◆ 过载、短路跳闸，“过载”“短路”故障指示灯亮，这时没有自动重合闸，排除短路、过载故障后，开、关一次漏电断路器的电源开关，重新自动闭合
漏电断路器。
◆ 过欠压、缺相、断零故障跳闸，“欠压”“缺相”“断零”指示灯亮，解除故障恢复正常，此时漏电断路器自动重合闸。
◆ 外接端口见端口标签。1、2 通讯端口，3、4 短接时漏电断路器在通电正常合闸状态下会自动分闸，3、4 断开会自动合闸，5、6、7 是漏电及任何故障
的报警触头，在正常工作状态下 5、6 常开，6、7 常闭，如线路出现任意故障跳闸或漏电报警不跳闸开启时出现漏电故障，5、6 处于常闭，6、7 处于常开。
注意：外接端子已为有源端子，漏电断路器的外部接线端子与自锁按扭之间的连接不得接入任何其他电源！否则会损坏漏电断路器。
故障分析排除
故障类别 故障现象 原因分析 排除方法
合电源开关、数码不显示 漏电断路器已坏
合电源开关、数码显示亮，不能自动合闸 电机坏机构卡住 更换漏电断路器
电机运转，但不能合闸 电操机构坏
不能投运
“电源指示灯”闪烁，不能合闸 电源不正常 检查三相四线电压
线路或负载漏电太大或零线重复接地；或线
合闸后马上跳闸，数码显示电流值超限 检查线路及用电设备
路混用
按试验按钮距上次漏电跳闸自动合闸时间太 如漏电跳闸后重合闸，按试验按钮必须等合
按试验按钮跳闸后没有重合闸
短，引起漏电断路器自锁 闸2分后再按(见4条)
按试验按钮，不跳闸 主回路电压过低漏电断路器已坏 检查线路更换漏电断路器
拒动
检查中性点接地线或测量接地电阻是否符合
按试验按钮能跳闸，实 配电变压器中性点接地线没接地或接触不好 要求增大试验灯泡的功率或检查接地是否良
地灯泡试验不跳闸 试验电流达 3 不到动作电流值
好
如遇其它故障，敬请与本公司联系，本公司会尽快给您指导答复或派技术人员前来解决。
