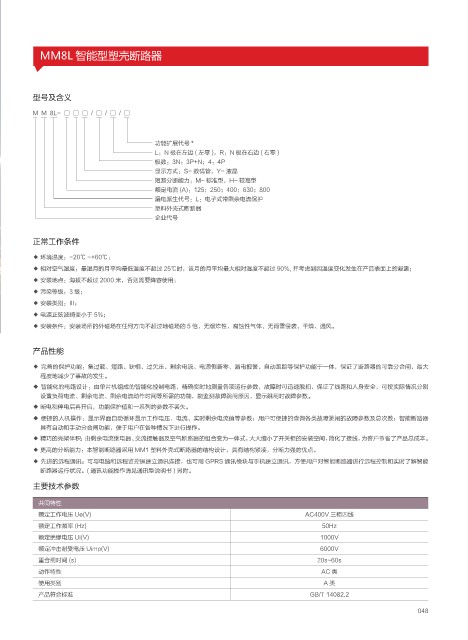

MM8L 智能型塑壳断路器

型号及含义
型号及含义
M M 8L- □ □ □ / □ / □ / □

功能扩展代号 *
L：N 极在左边 ( 左零 )，R：N 极在右边 ( 右零 )
极数：3N：3P+N；4：4P
显示方式：S- 数码管，Y- 液晶
短路分断能力：M- 标准型，H- 较高型
额定电流 (A)：125；250；400；630；800
漏电派生代号：L：电子式带剩余电流保护
塑料外壳式断路器
企业代号

正常工作条件

◆ 环境温度：-20℃ ~+60℃；
◆ 相对空气湿度：最湿月的月平均最低温度不超过 25℃时，该月的月平均最大相对湿度不超过 90%, 并考虑到因温度变化发生在产品表面上的凝露；
◆ 安装地点：海拔不超过 2000 米，否则需要降容使用；
◆ 污染等级：3 级；
◆ 安装类别：III；
◆ 电源正弦波畸变小于 5%；
◆ 安装条件：安装场所的外磁场在任何方向不超过地磁场的 5 倍，无爆炸性、腐蚀性气体、无雨雪侵袭、干燥、通风。

产品性能

◆ 完善的保护功能：集过载、短路、缺相、过欠压、剩余电流、电源侧断零、漏电报警、自动跟踪等保护功能于一体，保证了断路器的可靠分合闸，最大
程度地减少了事故的发生。
◆ 智能化的电路设计：由单片机组成的智能化控制电路，精确实时地测量各项运行参数，故障时可迅速脱扣，保证了线路和人身安全，可按实际情况分别
设置负荷电流、剩余电流、剩余电流动作时间等所需的功能，能监测故障跳闸原因，显示跳闸时故障参数。
◆ 断电和停电后再开启，功能保护值和一系列的参数不丢失。
◆ 便捷的人机操作：显示界面自动循环显示工作电压、电流、实时剩余电流值等参数；用户可便捷的查询各类故障跳闸的故障参数及总次数；智能断路器
具有自动和手动分合闸功能，便于用户在各种情况下进行操作。
◆ 精巧的壳架体积：由剩余电流继电器、交流接触器及空气断路器的组合变为一体式，大大缩小了开关柜的安装空间，简化了接线，为客户节省了产品总成本。
◆ 更高的分断能力：本智能断路器采用 MM1 塑料外壳式断路器的结构设计，具有结构紧凑，分断力强的优点。
◆ 先进的远程通讯：可与电脑和远程监控屏建立通讯连接，也可用 GPRS 通讯模块与手机建立通讯，方便用户对智能断路器进行远程控制和实时了解智能
断路器运行状况。( 通讯功能操作请见通讯型说明书 ) 另附。

主要技术参数
共同特性
额定工作电压 Ue(V) AC400V 三相四线
额定工作频率 (Hz) 50Hz
额定绝缘电压 Ui(V) 1000V
额定冲击耐受电压 Uimp(V) 6000V
重合闸时间 (s) 20s~60s
动作特性 AC 类
使用类别 A类
产品符合标准 GB/T 14082.2

048
