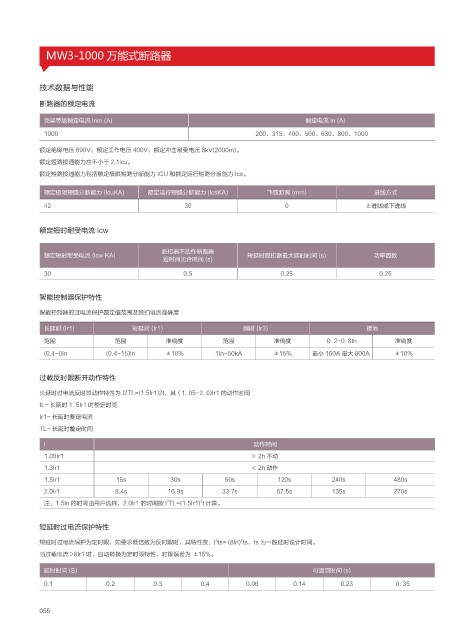

MW3-1000 万能式断路器

技术数据与性能

断路器的额定电流

壳架等级额定电流 Inm (A) 额定电流 In (A)
1000 200、315、400、500、630、800、1000

额定绝缘电压 690V；额定工作电压 400V；额定冲击耐受电压 8kV(2000m)。
额定短路接通能力应不小于 2.1lcu。
额定短路接通能力包括额定极限短路分断能力 ICU 和额定运行短路分断能力 Ics。
额定极限短路分断能力 (lcuKA) 额定运行短路分断能力 (lcsKA) 飞弧距离 (mm) 进线方式

42 30 0 上进线或下进线

额定短时耐受电流 Icw

脱扣器不动作断路器
额定短时耐受电流 (lcw KA) 短延时脱扣器最大延时时间 (s) 功率因数
短时间闭合时间 (s)
30 0.5 0.25 0.25

智能控制器保护特性

智能控制器的过电流保护整定值范围及脱扣电流准确度
长延时 (Ir1) 短延时 (Ir1) 瞬时 (Ir3) 接地
范围 范围 准确度 范围 准确度 0. 2-0. 8In 准确度
(0.4-l)In (0.4-15)In ±10% 1In-50kA ±15% 最小 160A 最大 800A ±10%

过载反时限断开动作特性

长延时过电流反时限动作特性为 I2TL=(1.5Ir1)2t，其（1. 05-2. 0)Ir1 的动作时间
tL- 长延时 1. 5Ir1 时整定时间
Ir1- 长延时整定电流
TL- 长延时整定时间

I 动作时间
1.05Ir1 ＞ 2h 不动
1.3Ir1 ＜ 2h 动作
1.5Ir1 15s 30s 60s 120s 240s 480s
2.0Ir1 8.4s 16.9s 33.7s 67.5s 135s 270s
2
2
注：1.5ln 的时间由用户选择，2.0lr1 的时间按 I TL=(1.5Ir1) t 计算。
短延时过电流保护特性

2
2
短延时过电流保护为定时限，如要求低倍数为反时限时，其特性按：I ts= (8Irl) ts，ts 为一般延时设计时间。
当过载电流 >8Ir1 时，自动转换为定时限特性，时限误差为 ±15%。
延时时间 (S) 可返回时间 (s)

0.1 0.2 0.3 0.4 0.06 0.14 0.23 0. 35

055
