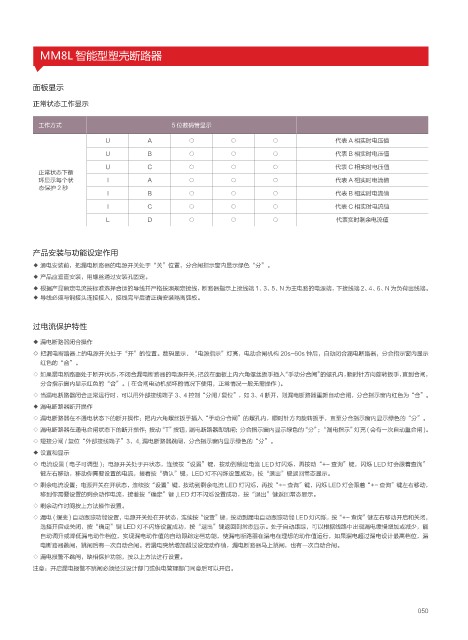

MM8L 智能型塑壳断路器

面板显示

正常状态工作显示

工作方式 5 位数码管显示
U A ○ ○ ○ 代表 A 相实时电压值
U B ○ ○ ○ 代表 B 相实时电压值
U C ○ ○ ○ 代表 C 相实时电压值
正常状态下循
环显示每个状 I A ○ ○ ○ 代表 A 相实时电流值
态保护 2 秒
I B ○ ○ ○ 代表 B 相实时电流值
I C ○ ○ ○ 代表 C 相实时电流值
L D ○ ○ ○ 代表实时剩余电流值

产品安装与功能设定作用
◆ 通电安装前，把漏电断路器的电源开关处于“关”位置，分合闸指示窗内显示绿色“分”。
◆ 产品应垂直安装，用螺丝通过安装孔固定。
◆ 根据产品额定电流按标准选择合适的导线并严格按照规定接线，断路器指示上接线端 1、3、5、N 为主电路的电源端，下接线端 2、4、6、N 为负荷出线端。
◆ 导线必须与铜接头连接接入，接线完毕后请正确安装隔离弧板。

过电流保护特性

◆ 漏电断路器闭合操作
◇ 把漏电断路器上的电源开关处于“开”的位置。数码显示、“电源指示”灯亮，电动合闸机构 20s-60s 钟后，自动闭合漏电断路器，分合指示窗内显示
红色的“合”。
◇ 如果漏电断路器处于断开状态，不闭合漏电断路器的电源开关，把放在面板上内六角螺丝扳手插入“手动分合闸”的螺孔内，顺时针方向旋转扳手，直到合闸，
分合指示窗内显示红色的“合”。( 在合闸电动机损坏的情况下使用，正常情况一般无需操作 )。
◇ 当漏电断路器闭合正常运行时，可以用外部接线端子 3、4 控制“分闸 / 复位”，如 3、4 断开，则漏电断路器重新自动合闸，分合指示窗内红色为“合”。
◆ 漏电断路器断开操作
◇ 漏电断路器在不通电状态下的断开操作：把内六角螺丝扳手插入“手动分合闸”的螺孔内，顺时针方向旋转扳手，直至分合指示窗内显示绿色的“分”。
◇ 漏电断路器在通电合闸状态下的断开操作：按动“T”按钮，漏电断路器即跳闸；分合指示窗内显示绿色的“分”；“漏电指示”灯亮 ( 会有一次自动重合闸 )。
◇ 短接分闸 / 复位“外部接线端子”3、4, 漏电断路器跳闸，分合指示窗内显示绿色的“分”。
◆ 设置和显示
◇ 电流设置 ( 电子可调型 )：电源开关处于开状态，连续按“设置”键，按动到额定电流 LED 灯闪烁，再按动“+- 查询”键，闪烁 LED 灯会跟着查询”
键左右移动，移动你需要设置的电流，接着按“确认”键，LED 灯不闪烁设置成功，按“退出”键返回常态显示。
◇ 剩余电流设置：电源开关在开状态，连续按“设置”键，按动到剩余电流 LED 灯闪烁，再按“+- 查询”键，闪烁 LED 灯会跟着“+- 查询”键左右移动，
移到你需要设置的剩余动作电流，接着按“确定”键 ,LED 灯不闪烁设置成功，按“退出”键返回常态显示。
◇ 剩余动作时间按上方法操作设置。
◇ 漏电 ( 缓变 ) 自动跟踪功能设置，电源开关处在开状态，连续按“设置”键，按动到漏电自动跟踪功能 LED 灯闪烁，按“+- 查询”键左右移动开启和关闭，
选择开启或关闭，按“确定”键 LED 灯不闪烁设置成功，按“退出”键返回到常态显示。处于自动跟踪，可以根据线路中出现漏电缓慢增加或减少，能
自动调升或降低漏电动作档位，实现漏电动作值的自动跟踪定档功能，使漏电断路器在漏电在理想的动作值运行，如果漏电超过漏电设计最高档位，漏
电断路器跳闸，跳闸后有一次自动合闸。若漏电突然增加超过设定动作值，漏电断路器马上跳闸，也有一次自动合闸。
◇ 漏电报警不跳闸，缺相保护功能，按以上方法进行设置。
注意：开启漏电报警不跳闸必须经过设计部门或供电管理部门同意后可以开启。
