Page 31 - 泉州市明兴电气设备有限公司

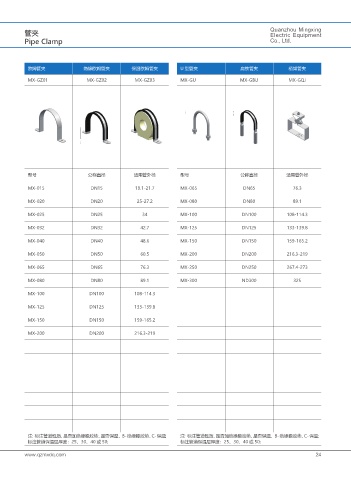

P. 31
管夹 Quanzhou Mingxing
Electric Equipment
Pipe Clamp Co., Ltd.
欧姆管夹 绝缘欧姆管夹 保温欧姆管夹 U 型管夹 扁铁管夹 桥架管夹
MX-GZ01 MX-GZ02 MX-GZ03 MX-GU MX-GBU MX-GQJ
型号 公称直径 适用管外径 型号 公称直径 适用管外径
MX-015 DN15 19.1-21.7 MX-065 DN65 76.3
MX-020 DN20 25-27.2 MX-080 DN80 89.1
MX-025 DN25 34 MX-100 DN100 108-114.3
MX-032 DN32 42.7 MX-125 DN125 133-139.8
MX-040 DN40 48.6 MX-150 DN150 159-165.2
MX-050 DN50 60.5 MX-200 DN200 216.3-219
MX-065 DN65 76.3 MX-250 DN250 267.4-273
MX-080 DN80 89.1 MX-300 ND300 325
MX-100 DN100 108-114.3
MX-125 DN125 133-139.8
MX-150 DN150 159-165.2
MX-200 DN200 216.3-219
注：标注管道性质、是否加绝缘橡胶垫、是否保温， B-绝缘橡胶垫、C-保温； 注：标注管道性质、是否加绝缘橡胶垫、是否保温， B-绝缘橡胶垫、C-保温；
标注管道保温层厚度：25、30、40 或 50; 标注管道保温层厚度：25、30、40 或 50;
www.qzmxdq.com 24
