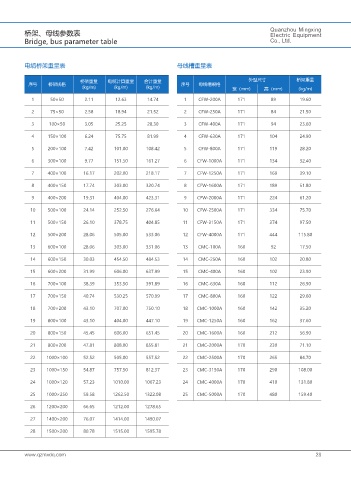

桥架、母线参数表 Quanzhou Mingxing
Electric Equipment
Bridge, bus parameter table Co., Ltd.
电缆桥架重量表 母线槽重量表
桥架重量 电缆计算重量 合计重量 外型尺寸 桥架重量
序号 桥架规格 序号 母线槽规格
(kg/m) (kg/m) (kg/m) 宽（mm) 高（mm) (kg/m)
1 50×50 2.11 12.63 14.74 1 CFW-200A 171 89 19.60
2 75×50 2.58 18.94 21.52 2 CFW-250A 171 84 21.50
3 100×50 3.05 25.25 28.30 3 CFW-400A 171 94 23.60
4 150×100 6.24 75.75 81.99 4 CFW-630A 171 104 24.90
5 200×100 7.42 101.00 108.42 5 CFW-800A 171 119 28.20
6 300×100 9.77 151.50 161.27 6 CFW-1000A 171 134 32.40
7 400×100 16.17 202.00 218.17 7 CFW-1250A 171 169 39.10
8 400×150 17.74 303.00 320.74 8 CFW-1600A 171 189 51.80
9 400×200 19.31 404.00 423.31 9 CFW-2000A 171 224 61.20
10 500×100 24.14 252.50 276.64 10 CFW-2500A 171 334 75.70
11 500×150 26.10 378.75 404.85 11 CFW-3150A 171 374 97.50
12 500×200 28.06 505.00 533.06 12 CFW-4000A 171 444 115.80
13 600×100 28.06 303.00 331.06 13 CMC-100A 160 92 17.50
14 600×150 30.03 454.50 484.53 14 CMC-250A 160 102 20.80
15 600×200 31.99 606.00 637.99 15 CMC-400A 160 102 23.90
16 700×100 38.39 353.50 391.89 16 CMC-630A 160 112 26.90
17 700×150 40.74 530.25 570.99 17 CMC-800A 160 122 29.60
18 700×200 43.10 707.00 750.10 18 CMC-1000A 160 142 35.20
19 800×100 43.10 404.00 447.10 19 CMC-1250A 160 162 37.60
20 800×150 45.45 606.00 651.45 20 CMC-1600A 160 212 56.90
21 800×200 47.81 808.00 855.81 21 CMC-2000A 170 230 71.10
22 1000×100 52.52 505.00 557.52 22 CMC-2500A 170 265 84.70
23 1000×150 54.87 757.50 812.37 23 CMC-3150A 170 290 108.00
24 1000×120 57.23 1010.00 1067.23 24 CMC-4000A 170 410 131.80
25 1000×250 59.58 1262.50 1322.08 25 CMC-5000A 170 480 159.40
26 1200×200 66.65 1212.00 1278.65
27 1400×200 76.07 1414.00 1490.07
28 1500×200 80.78 1515.00 1595.78
