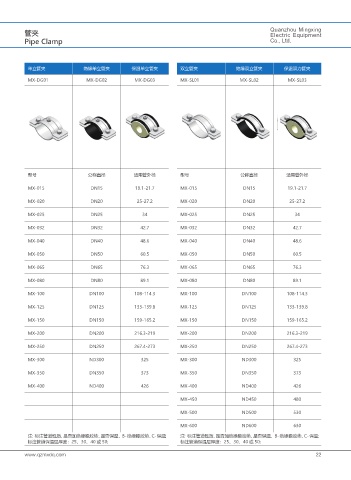

Page 29 - 泉州市明兴电气设备有限公司
P. 29
管夹 Quanzhou Mingxing
Electric Equipment
Pipe Clamp Co., Ltd.
单立管夹 绝缘单立管夹 保温单立管夹 双立管夹 绝缘双立管夹 保温双力管夹
MX-DG01 MX-DG02 MX-DG03 MX-SL01 MX-SL02 MX-SL03
型号 公称直径 适用管外径 型号 公称直径 适用管外径
MX-015 DN15 19.1-21.7 MX-015 DN15 19.1-21.7
MX-020 DN20 25-27.2 MX-020 DN20 25-27.2
MX-025 DN25 34 MX-025 DN25 34
MX-032 DN32 42.7 MX-032 DN32 42.7
MX-040 DN40 48.6 MX-040 DN40 48.6
MX-050 DN50 60.5 MX-050 DN50 60.5
MX-065 DN65 76.3 MX-065 DN65 76.3
MX-080 DN80 89.1 MX-080 DN80 89.1
MX-100 DN100 108-114.3 MX-100 DN100 108-114.3
MX-125 DN125 133-139.8 MX-125 DN125 133-139.8
MX-150 DN150 159-165.2 MX-150 DN150 159-165.2
MX-200 DN200 216.3-219 MX-200 DN200 216.3-219
MX-250 DN250 267.4-273 MX-250 DN250 267.4-273
MX-300 ND300 325 MX-300 ND300 325
MX-350 DN350 373 MX-350 DN350 373
MX-400 ND400 426 MX-400 ND400 426
MX-450 ND450 480
MX-500 ND500 530
MX-600 ND600 630
注：标注管道性质、是否加绝缘橡胶垫、是否保温， B-绝缘橡胶垫、C-保温； 注：标注管道性质、是否加绝缘橡胶垫、是否保温， B-绝缘橡胶垫、C-保温；
标注管道保温层厚度：25、30、40 或 50; 标注管道保温层厚度：25、30、40 或 50;
www.qzmxdq.com 22
