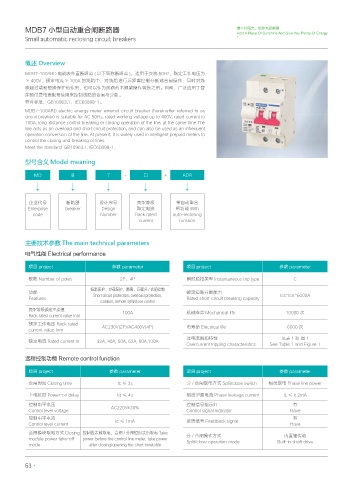

MDB7 小型自动重合闸断路器 撑一片阳光，给你充足能量
Hold A Piece Of Sunshine And Give You Plenty Of Energy
Small automatic reclosing circuit breakers

概述 Overview

MDB7-100ARD 电能表外置断路器 ( 以下简称断路器 )，适用于交流 50Hz，额定工作电压为
至 400V，额定电流至 100A 的线路中，对线路进行远距离控制分断或合闸操作，同时对线
路起过载和短路保护的作用，也可以作为线路的不频繁操作转换之用。目前，广泛应用于智
能预付费电表配套使用来控制线路的合闸与分断。
符合标准：GB10963.1、IEC60898-1。
MDB7-100ARD electric energy meter external circuit breaker (hereinafter referred to as
circuit breaker) is suitable for AC 50Hz, rated working voltage up to 400V, rated current to
100A, long-distance control breaking or closing operation of the line, at the same time The
line acts as an overload and short circuit protection, and can also be used as an infrequent
operation conversion of the line. At present, it is widely used in intelligent prepaid meters to
control the closing and breaking of lines.
Meet the standard: GB10963.1, IEC60898-1.

型号含义 Model meaning

MD B 7 - □ + ADR
↓ ↓ ↓ ↓ ↓

企业代号 断路器 设计序号 壳架等级 带自动重合
Enterprise breaker Design 额定电流 闸功能 With
code Number Rack rated auto-reclosing
current function

主要技术参数 The main technical parameters

电气性能 Electrical performance

项目 project 参数 parameter 项目 project 参数 parameter
极数 Number of poles 2P、4P 瞬时脱扣类型 Instantaneous trip type C
短路保护、过载保护、隔离、远程分 / 合闸控制
功能 Short circuit protection, overload protection, 额定短路分断能力 Ics=Icn=6000A
Features Rated short-circuit breaking capacity
isolation, remote split/close control
壳架等级额定电流值 100A 机械寿命 Mechanical life 10000 次
Rack rated current value Inm
额定工作电压 Rack rated AC230V(2P)/AC400V(4P) 电寿命 Electrical life 6000 次
current value Inm
过电流脱扣特性 见表 1 和 图 1
额定电流 Rated current In 32A, 40A, 50A, 63A, 80A,100A
Overcurrent tripping characteristics See Table 1 and Figure 1

远程控制功能 Remote control function

项目 project 参数 parameter 项目 project 参数 parameter
合闸时间 Closing time tc ≤ 3s 分 / 合闸取电方式 Split/close switch 相线取电 Phase line power
上电延时 Power-on delay td ≤ 4s 相线泄漏电流 Phase leakage current IL ≤ 0.2mA
控制电平电压 AC220V±30% 控制信号指示灯 有
Control level voltage Control signal indicator Have
控制电平电流 Ic ≤ 1mA 反馈信号 Feedback signal 有
Control level current Have
合闸模块取电方式 Closing 控制线表前取电，合闸 / 分闸短时表后取电 Take 分 / 合闸操作方式 内置轴传动
module power take-off power before the control line meter, take power Split/close operation mode Built-in shaft drive
mode after closing/opening the short timetable

53
