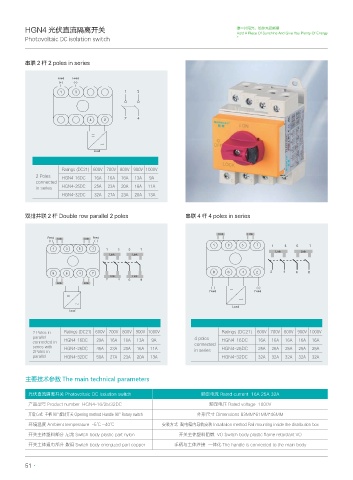

HGN4 光伏直流隔离开关 撑一片阳光，给你充足能量
Hold A Piece Of Sunshine And Give You Plenty Of Energy
Photovoltaic DC isolation switch

串联 2 杆 2 poles in series

'FFE 'FFE

-PBE

Ratings (DC21) 600V 700V 800V 900V 1000V
2 Poles HGN4-16DC 16A 16A 16A 13A 9A
connected
in series HGN4-25DC 25A 23A 20A 16A 11A
HGN4-32DC 32A 27A 23A 20A 13A

双排并联 2 杆 Double row parallel 2 poles 串联 4 杆 4 poles in series

-JOL -JOL
'FFE -JOL -JOL 'FFE

-JOL -JOL
-JOL -JOL

-JOL -JOL

-JOL -JOL

'FFE 'FFE
-PBE
-PBE

2 Poles in Ratings (DC21) 600V 700V 800V 900V 1000V Ratings (DC21) 600V 700V 800V 900V 1000V
parallel HGN4-16DC 29A 16A 16A 13A 9A 4 poles HGN4-16DC 16A 16A 16A 16A 16A
connected in connected
series with HGN4-25DC 45A 23A 20A 16A 11A HGN4-25DC 25A 25A 25A 25A 25A
2Poles in in series
parallel HGN4-32DC 50A 27A 23A 20A 13A HGN4-32DC 32A 32A 32A 32A 32A

主要技术参数 The main technical parameters

光伏直流隔离开关 Photovoltaic DC isolation switch 额定电流 Rated current 16A 25A 32A
产品型号 Product number HGN4-16/25/32DC 额定电压 Rated voltage 1000V
开启方式 手柄 90º 旋转开关 Opening method Handle 90º Rotary switch 外形尺寸 Dimensions 83MM*61MM*46MM

环境温度 Ambient temperature -5℃ ~40℃ 安装方式 配电箱内导轨安装 Installation method Rail mounting inside the distribution box
开关主体塑料部分 尼龙 Switch body plastic part nylon 开关主体塑料阻燃 VO Switch body plastic flame retardant VO
开关主体通电部分 紫铜 Switch body energized part copper 手柄与主体连接 一体化 The handle is connected to the main body
