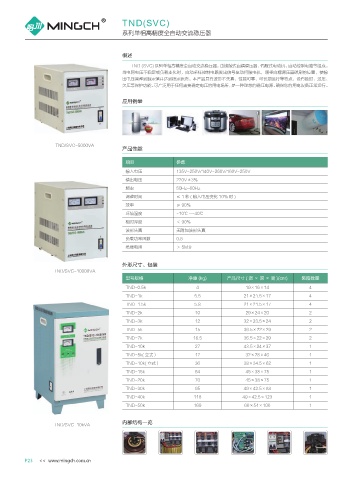

Page 28 - 上海鸣川电器有限公司（产品选型手册）
P. 28
TND(SVC)
系列单相高精度全自动交流稳压器
概述
TND (SVC) 系列单相高精度全自动交流稳压器，由接触式自耦调压器、伺服式电动机、自动控制电路等组成。
当电网电压不稳定或负载变化时，自动采样控制电路发出信号驱动伺服电机，调整自耦调压器碳刷的位置，使输
出电压调整到额定值并达到稳定状态。本产品具有波形不失真、性能可靠、可长期运行等特点，设有延时、过压、
欠压等保护功能。可广泛用于任何需要稳定电压的用电场所，是一种理想的稳压电源。确保您的用电设备正常运行。
应用例举
TND/SVC-5000VA
产品性能
项目 参数
输入电压 135V-250V/140V-260V/160V-250V
输出电压 220V±3%
频率 50Hz~60Hz
调整时间 ≤ 1 秒 ( 输入电压变化 10% 时 )
效率 ≥ 90%
环境温度 -10℃ ~-40℃
相对湿度 ＜ 90%
波形失真 无附加波形失真
负载功率因数 0.8
绝缘电阻 ＞ 5MΩ
外形尺寸、包装
TND/SVC-10000VA
型号规格 净重 (kg) 产品尺寸 ( 宽 × 深 × 高 )(cm) 装箱数量
TND-0.5k 4 19×16×14 4
TND-1k 5.5 21×21.5×17 4
TND-1.5k 5.8 21×21.5×17 4
TND-2k 10 29×24×20 2
TND-3k 12 32×23.5×24 2
TND-5k 15 36.5×22×29 2
TND-7k 16.5 36.5×22×29 2
TND-10k 27 43.5×24×37 1
TND-5k( 立式） 17 32×28×46 1
TND-10k( 立式） 36 38×34.5×62 1
TND-15k 64 45×38×75 1
TND-20k 70 45×38×75 1
TND-30k 95 49×42.5×88 1
TND-40k 118 49×42.5×123 1
TND-50k 169 66×54×106 1
内部结构一览
TND/SVC-10kVA
P23 ﹤﹤ www.mingch.com.cn
