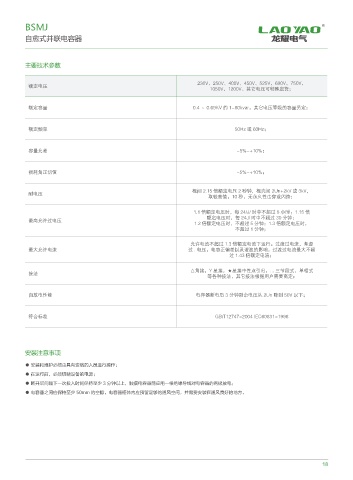

BSMJ R

自愈式并联电容器

主要技术参数

230V、250V、400V、450V、525V、690V、750V、
额定电压
1050V、1200V、其它电压可特殊定货；

额定容量 0.4 ～ 0.69KV 的 1-60kvar，其它电压等级的容量另定；

额定频率 50Hz 或 60Hz；

容量允差 -5%-+10%；

损耗角正切值 -5%-+10%；

极间 2.15 倍额定电压 2 秒钟，极壳间 2un+2kV 或 3kV，
耐电压
取较高值，10 秒，无永久性击穿或闪络；
1.1 倍额定电压时，每 24/J/ 时中不超过 8 小时：1.15 倍
额定电压时，每 24J/ 时中不超过 30 分钟；
最高允许过电压
1.2 倍额定电压时，不超过 5 分钟；1.3 倍额定电压时，
不超过 1 分钟；

允许电流不超过 1.3 倍额定电流下运行。过渡过电流，考虑
最大允许电流 过 . 电压，电容正偏差以及谐波的影响，过渡过电流最大不超
过 1.43 倍额定电流；

△角接，Y 星接，★星接中性点引出，... 三节段式，单相式
接法
等各种接法，其它接法根据用户需要商定；

自放电性能 电容器断电后 3 分钟剩余电压从 2un 降到 50V 以下；

符合标准 GB/T12747-2004 IEC60831-1996

安装注意事项

● 安装和维护必须由具有资格的人员进行操作；
● 在运行前，必须切断设备的电源；
● 断开后间隔下一次投入时间保持至少 3 分钟以上，触摸电容器前应用一根绝缘导线对电容器的两极放电；
● 电容器之间应保持至少 50mm 的空隙。电容器柜体内应预留足够的通风空间，并需要安装在通风良好的地方。
