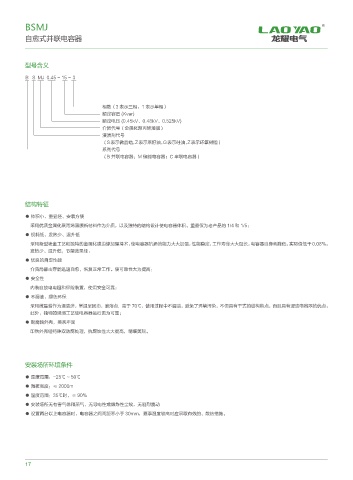

Page 22 - 龙耀电气限公司（电容器）
P. 22
BSMJ R
自愈式并联电容器
型号含义
B S MJ 0.45 - 15 - 3
相数（3 表示三相，1 表示单相）
额定容量 (Kvar)
额定电压 (0.45kV、0.48kV、0.525kV)
介质代号（金属化聚丙烯薄膜）
浸渍剂代号
（S表示微晶蜡，Z表示菜籽油，G表示硅油、Z表示环氧树脂）
系列代号
（B 并联电容器：M 储能电容器；C 串联电容器）
结构特征
● 体积小、重显轻、安装方便
采用优质金属化聚丙烯薄膜新材料作为介质，以及独特的结构设计使电容器体积。重最仅为老产品的 1/4 和 1/5；
● 损耗低、发热少、温升低
采用新型喷金工艺和独特的金属化膜边缘加厚持术，使电容器抗涌流能力大大加强，性能稳定，工作寿命大大延长，电容器自身耗降低，实际值低干 0.08%，
发热少、温升低，节能效果佳：
● 优良的自愈性能
介质局部击穿能迅速自愈，恢复正常工作。使可靠性大为提高：
● 安全性
内装自放电电阻和保险装置，使用安全可靠；
● 不漏油，绿色环保
采用微晶蜡作为漫溃济，常温呈固态，滴溶点．高于 70℃，使用过程中不漏油，避免了环境污染，不但具有干式的结构特点，而且具有浸溃电容器的优点。
此外，独特的浸溃工艺使电容器运行更为可靠；
● 耐腐蚀外壳，美观牢固
印铁外壳经特殊双防腐处理，抗腐蚀性大大提高，精细美观。
安装场所环境条件
● 温度范围：-25℃ ~ 50℃
● 海拔高度：≤ 2000m
● 湿度范围：35℃时，≤ 90%
● 安装场所无有害气体和燕气，无导电性或爆炸性尘埃，无剧烈震动
● 设置两台以上电容器时，电容器之间间距不小于 30mm，夏季温度较高时应采取有效的、散热措施。
