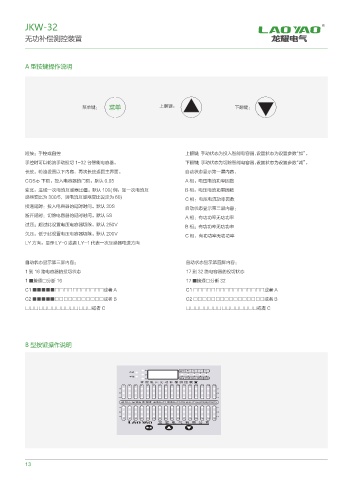

JKW-32 R

无功补偿测控装置

A 型按键操作说明

菜单键： 菜单 上翻键： 下翻键：

短按：手控或自控 上翻键：手动状态为投入智能电容器，设置状态为设置参数“加”。
手控时可以轮流手动投切 1-32 台智能电容器。 下翻键：手动状态为切除智能电容器，设置状态为设置参数“减”。
长按：轮流设置以下内容，再次长按返回主界面。 自动状态显示第一屏内容：
COSф 下限：投入电容器的门限。默认 0.93 A 相：电压电流功率因数
变比：进线一次电流互感器比值。默认 100( 例：如一次电流互 B 相：电压电流功率因数
感器变比为 300/5，则电流互感器变比设定为 60)
C 相：电压电流功率因数
接通延时：投入电容器的延时时间。默认 30S 自动状态显示第二屏内容：
断开延时：切除电容器的延时时间。默认 5S
A 相：有功功率无功功率
过压：超过此设置电压电容器切除。默认 250V B 相：有功功率无功功率
欠压：低于此设置电压电容器切除。默认 200V C 相：有功功率无功功率
LY 方向：显示 LY-0 或者 LY-1 代表一次互感器电流方向

自动状态显示第三屏内容： 自动状态显示第四屏内容：
1 到 16 路电容器的投切状态 17 到 32 路电容器的投切状态
1 ■接通□分断 16 17 ■接通□分断 32
C1 ■■■■■□□□□□□□□□□□或者 A C1 □□□□□□□□□□□□□□□□或者 A
C2 ■■■■■□□□□□□□□□□□或者 B C2 □□□□□□□□□□□□□□□□或者 B
□□□□□□□□□□□□□□□或者 C □□□□□□□□□□□□□□□□或者 C

B 型按键操作说明

13
