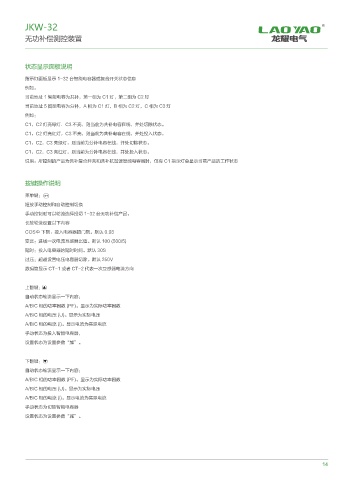

JKW-32 R

无功补偿测控装置

状态显示面板说明

指示灯面板显示 1-32 台智能电容器或复合开关状态信息
例如：
当前地址 1 智能电容为共补，第一组为 C1 灯，第二组为 C2 灯
当前地址 5 智能电容为分补，A 相为 C1 灯，B 相为 C2 灯，C 相为 C3 灯
例如：
C1，C2 灯亮绿灯．C3 不亮，则当前为共补电容在线，并处切除状态。
C1，C2 灯亮红灯，C3 不亮，则当前为共补电容在线，并处投入状态。
C1，C2，C3 亮绿灯，则当前为分补电容在线，并处切除状态。
C1，C2，C3 亮红灯，则当前为分补电容在线，并处投入状态。
说明：所控制的产品为共补复合开关和共补抗谐波智能电容器时，仅有 C1 指示灯会显示当前产品的工作状态

按键操作说明

菜单键： 㤈ࢁ
短按手动控制和自动控制切换
手动控制时可以轮流选择投切 1-32 台无功补偿产品。
长按轮流设置以下内容
COSФ 下限：投入电容器的门限。默认 0.93
变比：进线一次电流互感器比值。默认 100 (500/5)
延时：投入电容器的延时时间。默认 30S
过压：超越设置电压电容器切除。默认 250V
数码管显示 CT-1 或者 CT-2 代表一次互感器电流方向

上翻键：
自动状态轮流显示一下内容：
A/B/C 相的功率因数 (PF)。显示为实际功率因数
A/B/C 相的电压 (U)。显示为实际电压
A/B/C 相的电流 (l)。显示电流为实际电流
手动状态为投入智能电容器，
设置状态为设置参数“加”。

下翻键：
自动状态轮流显示一下内容：
A/B/C 相的功率因数 (PF)。显示为实际功率因数
A/B/C 相的电压 (U)。显示为实际电压
A/B/C 相的电流 (l)。显示电流为实际电流
手动状态为切除智能电容器
设置状态为设置参数“减”。
