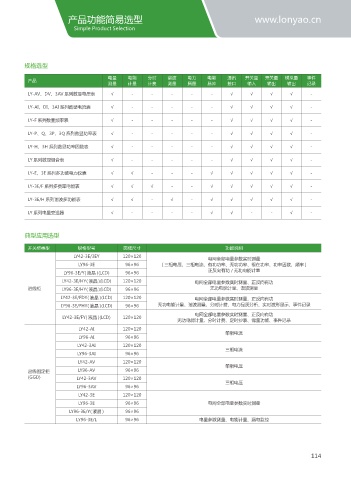

产品功能简易选型 www.lonyao.cn
Simple Product Selection

规格选型

电量 电能 分时 谐波 电力 电能 通讯 开关量 开关量 模拟量 事件
产品
测量 计量 计费 测量 质量 脉冲 接口 输入 输出 输出 记录
LY-AV、DV、3AV 系列数显电压表 √ - - - - - √ √ √ √ -
LY-AI、DI、3AI 系列数显电流表 √ - - - - - √ √ √ √ -

LY-F 系列数显频率表 √ - - - - - √ √ √ √ -

LY-P、Q、3P、3Q 系列数显功率表 √ - - - - - √ √ √ √ -

LY-H、3H 系列数显功率因数表 √ - - - - - √ √ √ √ -

LY 系列数显组合表 √ - - - - - √ √ √ √ -
LY-E、3E 系列多功能电力仪表 √ √ - - - √ √ √ √ √ -

LY-3E/F 系列多费率电能表 √ √ √ - - √ √ √ √ √ -

LY-3E/H 系列谐波多功能表 √ √ - √ - √ √ √ √ √ -

LY 系列电量变送器 √ - - - - √ √ - - √ -

典型应用选型

开关柜类型 规格型号 面框尺寸 功能说明
LY42-3E/3EY 120×120
电网全部电量参数实时测量
LY96-3E 96×96 ( 三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率 )
正反向有功 / 无功电能计量
LY96-3E/Y( 液晶 )(LCD) 96×96
LY42-3E/HY( 液晶 )(LCD) 120×120 电网全部电量参数实时测量、正反向有功
进线柜 LY96-3E/HY( 液晶 )(LCD) 96×96 无功电能计量、谐波测量
LY42-3E/FDY( 液晶 )(LCD) 120×120 电网全部电量参数实时测量、正反向有功
LY96-3E/FHY( 液晶 )(LCD) 96×96 无功电能计量、谐波测量、分时计费、电力品质分析、实时波形显示、事件记录
电网全部电量参数实时测量、正反向有功
LY42-3E/FY( 液晶 )(LCD) 120×120
无功电能计量、分时计费、定时抄表、需量功能、事件记录
LY42-AI 120×120
单相电流
LY96-AI 96×96
LY42-3AI 120×120
三相电流
LY96-3AI 96×96
LY42-AV 120×120
单相电压
出线固定柜 LY96-AV 96×96
(GGD) LY42-3AV 120×120
三相电压
LY96-3AV 96×96
LY42-3E 120×120
LY96-3E 96×96 电网全部电量参数实时测量
LY96-3E/Y( 液晶 ) 96×96
LY96-3E/L 96×96 电量参数测量、电能计量、漏电监控

114
