RET2-12 纵旋移开式空气绝缘开关设备

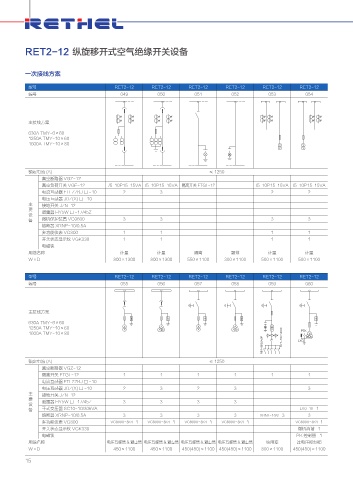

一次接线方案

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 049 050 051 052 053 054

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

额定电流 (A) ≤ 1250
真空断路器 VGZ-12
真空负荷开关 VGF-12 /5 10P15 15VA /5 10P15 15VA 隔离开关 FTGL-12 /5 10P15 15VA /5 10P15 15VA
电流互感器 FTLZZBJ □ -10 2 3 2 2
电压互感器 JDZ(X) □ -10
主 接地开关 JZN-12
要
设 避雷器 HY5W □ -17/45Z
备 微机保护装置 VG9600 3 3 3 3
熔断器 XRNP-10/0.5A
多功能仪表 VG800 1 1 1 1
开关状态显示仪 VGK330 1 1 1 1
电磁锁
用途名称 计量 计量 隔离 翻排 计量 计量
W×D 800×1300 800×1300 550×1100 300×1100 500×1100 500×1100

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 055 056 057 058 059 060

主接线方案
630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80 /. . 15,
/# " 1 -92

额定电流 (A) ≤ 1250
真空断路器 VGZ-12
隔离开关 FTGL-12 1 1 1 1 1 1
电流互感器 FTLZZBJ □ -10
电压互感器 JDZ(X) □ -10 2 3 2 3 3
主 接地开关 JZN-12
要
设 避雷器 HY5W □ -17/45Z 3 3 3 3
备 干式变压器 SC10-10/30kVA LXQ-10 1
熔断器 XRNP-10/0.5A 3 3 3 3 XRNT-10/3 3 3
多功能仪表 VG800 VG800U-3K4 1 VG800U-3K4 1 VG800U-3K4 1 VG800U-3K4 1 VG800U-3K4 1
开关状态显示仪 VGK330 微机消谐 1
电磁锁 PK 控制器 1
用途名称 电压互感器 & 避雷器 电压互感器 & 避雷器 电压互感器 & 避雷器 电压互感器 & 避雷器 站用变 过电压抑制柜
W×D 450×1100 450×1100 450(450)×1100 450(450)×1100 800×1100 450(450)×1100
