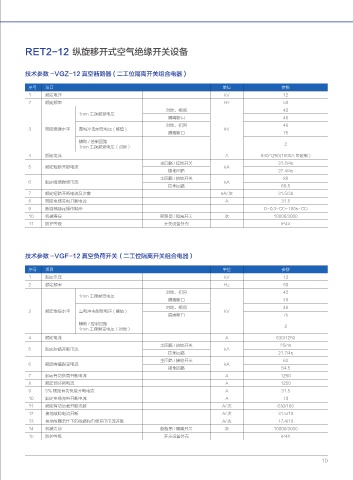

RET2-12 纵旋移开式空气绝缘开关设备

技术参数 -VGZ-12 真空断路器 ( 二工位隔离开关组合电器 )

序号 项目 单位 参数
1 额定电压 kV 12
2 额定频率 Hz 50
对地、相间 42
1min 工频耐受电压
隔离断口 48
对地、相间 48
3 额定绝缘水平 雷电冲击耐受电压 ( 峰值 ) kV
隔离断口 75
辅助 / 控制回路 2
1min 工频耐受电压（对地）
4 额定电流 A 630/1250(1600A 可定制 )
主回路 / 接地开关 31.5/4s
5 额定短路开断电流 kA
接地回路 27.4/4s
主回路 / 接地开关 80
6 额定峰值耐受电流 kA
接地回路 68.5
7 额定短路开断电流及次数 kA/ 次 31.5/30
8 额定电缆充电开断电流 A 31.5
9 断路器额定操作顺序 O-0.3-CO-180s-CO
10 机械寿命 断路器 / 隔离开关 次 10000/3000
11 防护等级 开关设备外壳 IP4X

技术参数 -VGF-12 真空负荷开关（二工位隔离开关组合电器）

序号 项目 单位 参数
1 额定电压 kV 12
2 额定频率 Hz 50
对地、相间 42
1min 工频耐受电压
隔离断口 48
对地、相间 48
3 额定绝缘水平 雷电冲击耐受电压 ( 峰值 ) kV
隔离断口 75
辅助 / 控制回路
1min 工频耐受电压（对地） 2
4 额定电流 A 630/1250
主回路 / 接地开关 25/4s
5 额定短路开断电流 kA
接地回路 21.7/4s
主回路 / 接地开关 63
6 额定峰值耐受电流 kA
接地回路 54.5
7 额定有功负载开断电流 A 1250
8 额定闭环断电流 A 1250
9 5% 额定有功负载开断电流 A 31.5
10 额定电缆充电开断电流 A 10
11 额定有功负载开断次数 A/ 次 630/100
12 接地故障电流开断 A/ 次 31.5/10
13 接地故障条件下的线路和电缆充电电流开断 A/ 次 17.4/10
14 机械寿命 断路器 / 隔离开关 次 10000/3000
15 防护等级 开关设备外壳 IP4X
