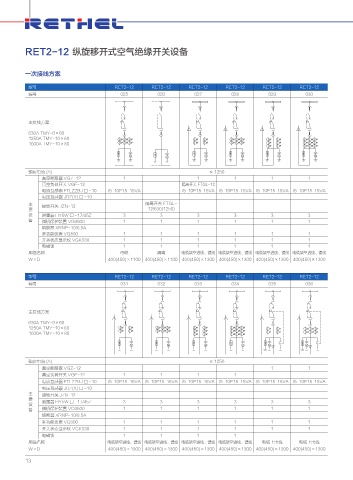

Page 18 - 雷特尔科技集团有限公司(RET2-12)

RET2-12 纵旋移开式空气绝缘开关设备

一次接线方案

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 025 026 027 028 029 030

主接线方案

630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

额定电流 (A) ≤ 1250
真空断路器 VGZ-12 1 1 1 1 1
真空负荷开关 VGF-12 隔离开关 FTGL-12
电流互感器 FTLZZBJ □ -10 /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10
主 接地开关 JZN-12 隔离开关 FTGL-
要 12/630(1250)
设 避雷器 HY5W □ -17/45Z 3 3 3 3 3 3
备 微机保护装置 VG9600 1 1 1 1 1 1
熔断器 XRNP-10/0.5A
多功能仪表 VG800 1 1 1 1 1 1
开关状态显示仪 VGK330 1 1 1 1 1 1
电磁锁 1 1 1 1 1 1
用途名称 母联 隔离 电缆架空进线、馈线 电缆架空进线、馈线 电缆架空进线、馈线 电缆架空进线、馈线
W×D 400(450)×1100 400(450)×1100 400(450)×1300 400(450)×1300 400(450)×1300 400(450)×1300

型号 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12 RET2-12
编号 031 032 033 034 035 036

主接线方案
630A TMY-6×60
1250A TMY-10×60
1600A TMY-10×80

额定电流 (A) ≤ 1250
真空断路器 VGZ-12 1 1
真空负荷开关 VGF-12 1 1 1 1
电流互感器 FTLZZBJ □ -10 /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA /5 10P15 15VA
电压互感器 JDZ(X) □ -10
主 接地开关 JZN-12
要
设 避雷器 HY5W □ -17/45Z 3 3 3 3 3 3
备 微机保护装置 VG9600 1 1 1 1 1 1
熔断器 XRNP-10/0.5A
多功能仪表 VG800 1 1 1 1 1 1
开关状态显示仪 VGK330 1 1 1 1 1 1
电磁锁 1 1 1 1
用途名称 电缆架空进线、馈线 电缆架空进线、馈线 电缆架空进线、馈线 电缆架空进线、馈线 电缆上出线 电缆上出线
W×D 400(450)×1300 400(450)×1300 400(450)×1300 400(450)×1300 400(450)×1300 400(450)×1300
