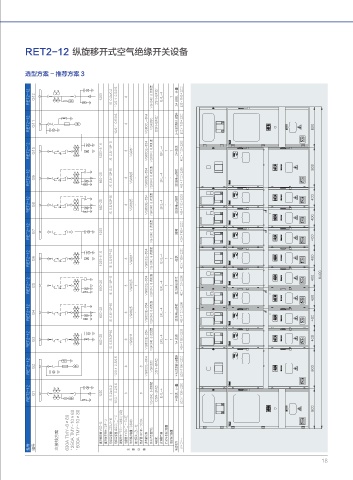

RET2-12 纵旋移开式空气绝缘开关设备

选型方案 - 推荐方案 3

RET2-12 G12 1250 /5 0.2s/0.2 10/0.1 0.5/0.5 3 VGK340 6 点测温 DSN-BMZ/ EKL-4 1 2# 进线、计量 800×1100×2200

RET2-12 G11 10/0.1 0.5/0.5 3 VG800U-3K4 VGK330 DSN-BMZ/ 2# 电压互感器 & 避雷器 800×1100×2200

RET2-12 G10 1250-31.5 /5 0.5/10P15 3 VG9611 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 2# 进线 400×1100×2200

RET2-12 G9 630-25 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 变压器出线柜 400×1100×2200

RET2-12 G8 630-25 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 变压器出线柜 400×1100×2200

RET2-12 G7 1250 VGK340 6 点测温 隔离 400×1100×2200

RET2-12 G6 1250-31.5 /5 0.5/10P15 3 VG9611 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 母联 400×1100×2200

RET2-12 G5 630-25 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 变压器出线柜 400×1100×2200

RET2-12 G4 630-25 /5 0.5/10P15 3 VG9625 1 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 变压器出线柜 400×1100×2200

RET2-12 G3 630-25 /5 0.5/10P15 3 VG9611 VG800E-3S4 VGK340 6 点测温 EKL-4 1 1 1# 进线 400×1100×2200

RET2-12 G2 10/0.1 0.5/0.5 3 3 VG800U-3K4 VGK330 DSN-BMZ/ 1# 电压互感器 & 避雷器 800×1100×2200

RET2-12 G1 1250 /5 0.2s/0.2 10/0.1 0.2/0.5 3 3 VGK340 6 点测温 DSN-BMZ/ EKL-4 1 1# 进线、计量 800×1100×2200

主接线方案 630A TMY-6×60 1250A TMY-10×60 1600A TMY-10×80 真空断路器 VGZ-12 真空负荷开关 VGF-12 电流互感器 LZZBJ9-10 电压互感器 JDZ(X) □ -10 隔离开关 FTGN-12/630(1250) 避雷器 HY5W □ -17/45Z 微机保护装置 VG9600 接地开关 JZN-12 熔断器 XRNP-10/0.5A 多功能仪表 开关状态显示仪 电磁锁 故障指示器 机械特性检测装置 局部检测装置

型号 编号 主 要 设 备 用途名称 W×D×H
