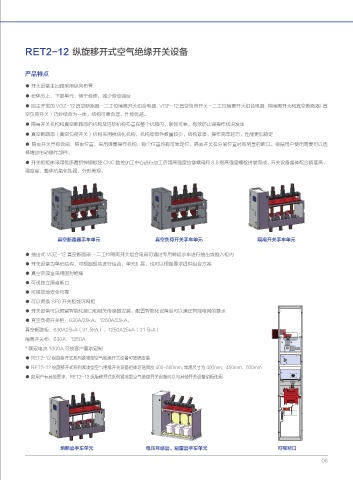

RET2-12 纵旋移开式空气绝缘开关设备

产品特点

● 开关设备主回路采用纵向布置
● 柜体分上、下部单元，便于检修，减少劳动强度
● 自主开发的 VGZ-12 真空断路器 - 二工位隔离开关组合电器、VGF-12 真空负荷开关 - 二工位隔离开关组合电器，将隔离开关和真空断路器（真
空负荷开关）巧妙结合为一体，结构可靠合理，性能优越。
● 隔离开关机构和真空断路器的机构及连锁机构布置在整个机箱内，联锁可靠，有效防止误操作状况发生
● 真空断路器（真空负荷开关）机构采用模块化机构，机构零部件数量较少，结构紧凑、操作简单轻巧，性能更加稳定
● 隔离开关具有合闸、隔离位置，采用弹簧操作机构，每个位置均有可靠定位，隔离开关在分闸位置时有明显的断口。根据用户使用需要可以选
择增加电动操作部件。
● 开关柜柜体采用优质覆铝锌钢板经 CNC 数控加工中心进行加工后用高强度拉铆螺母和 8.8 级高强度螺栓拼装而成。开关设备整体配合精度高，
强度高，整体抗氧化性强，外形美观。

真空断路器手车单元 真空负荷开关手车单元 隔离开关手车单元

● 抽出式 VGZ-12 真空断路器 - 二工位隔离开关组合电器可通过专用转运小车进行抽出或推入柜内
● 开关设备为单柜结构，可根据现场进行组合，单元扩展，也可以根据要求提供组合方案
● 真空灭弧室采用固封绝缘
● 可视独立隔离断口
● 可视接地安全可靠
● 可以替换 SF6 开关柜或环网柜
● 开关设备可以预留智能化接口和相关传感器安装，配置智能化设备后可以满足智能电网的要求
● 真空负荷开关柜：630A/25kA、1250A/25kA，
真空断路柜：630A25kA（31.5kA）、1250A25kA（31.5kA）
隔离开关柜：630A、1250A
* 额定电流 1600A 可按客户要求定制
● RET2-12 纵旋移开式系列紧凑型空气绝缘开关设备可靠墙安装
● RET2-12 纵旋移开式系列紧凑型空气绝缘开关设备柜体可选宽度 400~500mm, 常规尺寸为 400mm、450mm、500mm
● 如用户有其他要求，RET2-12 纵旋移开式系列紧凑型空气绝缘开关设备可以与其他开关设备拼柜使用

熔断器手车单元 电压互感器、避雷器手车单元 可视断口
