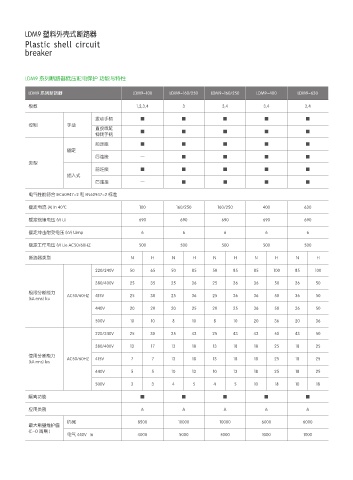

LDM9 塑料外壳式断路器 069
Plastic shell circuit
breaker

LDM9 系列断路器低压配电保护 功能与特性

LDM9 系列断路器 LDM9-100 LDM9-160/250 LDM9-160/250 LDM9-400 LDM9-630

极数 1,2,3,4 3 3,4 3,4 3,4
拨动手柄 ■ ■ ■ ■ ■
控制 手动
直接或延 ■ ■ ■ ■ ■
伸转手柄
前连接 ■ ■ ■ ■ ■
固定
后连接 ― ■ ■ ■ ■
类型
前连接 ■ ■ ■ ■ ■
插入式
后连接 ― ■ ■ ■ ■
电气性能符合 IEC60947-2 和 EN60947-2 标准

额定电流 (A) In 40℃ 100 160/250 160/250 400 630

额定绝缘电压 (V) Ui 690 690 690 690 690
额定冲击耐受电压 (kV) Uimp 6 6 6 6 6

额定工作电压 (V) Ue AC50/60HZ 500 500 500 500 500

断路器类型 N H N H N H N H N H
220/240V 50 65 50 85 50 85 85 100 85 100

380/400V 25 35 25 36 25 36 36 50 36 50
极限分断能力 AC50/60HZ 415V 25 30 25 36 25 36 36 50 36 50
(kA rms) lcu
440V 20 20 20 25 20 25 36 50 36 50

500V 10 10 8 10 8 10 20 36 20 36

220/240V 25 30 25 43 25 43 43 50 43 50
380/400V 13 17 13 18 13 18 18 25 18 25
使用分断能力 AC50/60HZ 415V 7 7 13 18 13 18 18 25 18 25
(kA rms) les
440V 5 5 10 13 10 13 18 25 18 25
500V 3 3 4 5 4 5 10 18 10 18

隔离功能 ■ ■ ■ ■ ■

应用类别 A A A A A
机械 8500 10000 10000 6000 6000
最大期望维护值
(C-O 周期 )
电气 440V In 4000 5000 5000 1000 1000
