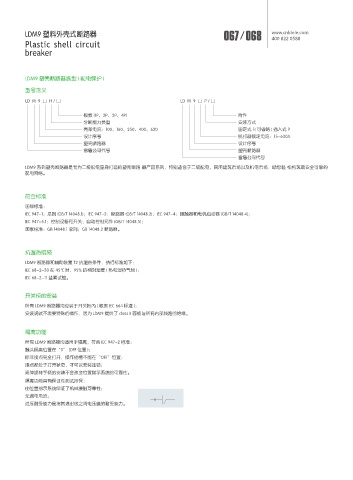

LDM9 塑料外壳式断路器 067 / 068 www.cnldele.com
400• 822• 0588
Plastic shell circuit
breaker

LDM9 塑壳断路器选型 ( 配电保护 )
型号含义

LD M 9 □ H / □ LD M 9 □ P / □

极数 (1P、2P、3P、4P) 附件
分断能力类型 安装方式
壳架电流：100、160、250、400、630 固定式 F( 可省略 ) 插入式 P
设计序号 脱扣器额定电流：15~630A
塑壳断路器 设计序号
雷盾公司代号 塑壳断路器
雷盾公司代号
LDM9 系列塑壳断路器是专为二级配电量身打造的塑壳断路 器产品系列，特别适合于二级配电、民用建筑市场以及机电市场，助您轻 松构筑最安全可靠的
配电网络。

符合标准
国际标准：
IEC 947-1：总则 (GB/T 14048.1)；IEC 947-2：断路器 (GB/T 14048.2)；IEC 947-4：接触器和电机启动器 (GB/T 14048.4)；
IEC 947-5.1：控制设备和开关；自动控制元件 (GB/T 14048.5)；
国家标准：GB 14048.1 总则；GB 14048.2 断路器。

抗湿热措施

LDM9 断路器和辅助装置 T2 抗湿热条件，执行标准如下：
IEC 68-2-30 在 45℃时，95% 的相对湿度 ( 热和湿热气候 )；
IEC 68-2-11 盐雾试验。

开关柜的安装
所有 LDM9 断路器均应装于开关柜内 ( 根据 IEC 664 标准 )；
安装调试不需要特殊的操作，因为 LDM9 提供了 class II 面板与所有内部线路的绝缘。

隔离功能

所有 LDM9 断路器均适用于隔离，符合 IEC 947-2 标准：
触头隔离位置在“0” (OFF 位置 )；
除非接点完全打开，操作插槽不能在“OFF”位置；
接点都处于打开状态，才可以安装挂锁；
延伸旋转手柄的安装不会改变位置指示系统的可靠性。
隔离功能具有保证性测试担保：
由位置指示系统保证了机械接触可靠性；
无漏电电流；
过压耐受能力是指其进出线之间电压值的耐受能力。
