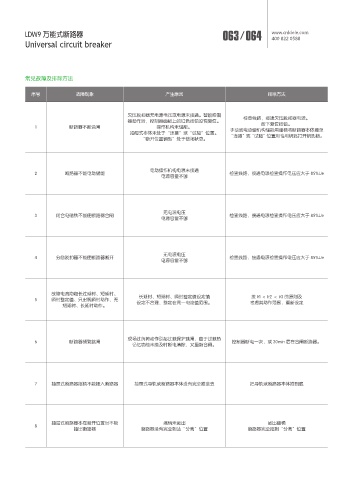

LDW9 万能式断路器 063 / 064 www.cnldele.com
400• 822• 0588
Universal circuit breaker
常见故障及排除方法
序号 故障现象 产生原因 排除方法
欠压脱扣器无电源电压或电源未接通。智能控制 检查线路，接通欠压脱扣器电源。
器动作后，控制器面板上的红色按钮没有复位。
按下复位按钮。
1 断路器不能合闸 操作机构未储能。 手动或电动使机构储能用摇柄将断路器本体摇至
抽屉式本体未处于“连接”或“试验”位置。 “连接”或“试验”位置用专用钥匙打开钥匙锁。
“断开位置钥匙”处于锁闭状态。
电动操作机构电源未接通
2 断路器不能电动储能 检查线路，接通电源检查操作电压应大于 85%Ue
电源容量不够
无电源电压
3 闭合电磁铁不能使断路器合闸 检查线路，接通电源检查操作电压应大于 85%Ue
电源容量不够
无电源电压
4 分励脱扣器不能使断路器断开 检查线路，接通电源检查操作电压应大于 85%Ue
电源容量不够
故障电流均超长过延时、短延时、
按 Ir1 ＜ Ir2 ＜ Ir3 的原则及
长延时、短延时、瞬时整定值设定值
5 瞬时整定值、只出现瞬时动作，无 设定不合理，整定在同一电流值范围。 考虑其动作范围，重新设定
短延时、长延时动作。
现场过负荷动作引起过载保护跳闸，由于过载热
6 断路器频繁跳闸 控制器断电一次，或 30min 后在合闸断路器。
记忆功能未能及时断电清除，又重新合闸。
7 抽屉式断路器摇柄不能插入断路器 抽屉式导轨或断路器本体没有完全推进去 把导轨或断路器本体推到底
抽屉式断路器本在断开位置时不能 摇柄未拔出 拔出摇柄
8
抽出断路器 断路器没有完全到达“分离”位置 断路器完全摇到“分离”位置
