LDW9 万能式断路器 055
Universal circuit breaker

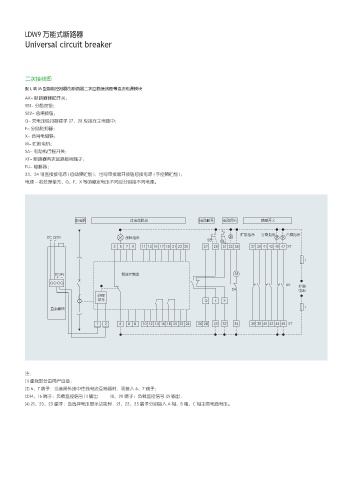

二次接线图
配 L 或 M 型智能控制器的断路器二次回路接线图带直流电源模块
AX- 断路器辅助开关；
SB1- 分励按钮；
SB2- 合闸按钮；
Q- 欠电压脱扣器端子 27、28 应接在主电路中；
F- 分励脱扣器；
X- 合闸电磁铁；
M- 贮能电机；
SA- 电动机行程开关；
XT- 断路器两次回路接线端子；
FU- 熔断器；
33、34 可直接接电源 ( 自动预贮能 )，也可串接常开按钮后接电源 ( 手控预贮能 )；
电源 - 若处理单元、Q、F、X 等的额定电压不同应分别接不同电源。

ͧ⩡䌛 䓳⩡≭㙝ត ⩡ߔ᫙ᐬ ⩡ߔ䬙ऴ 䒱ߕᐬڟ

+
䉚㘩ᠳ⹦ ܲ䬤ᠳ⹦ ऴ䬤ᠳ⹦
%$ 7 ᩱ䯈ᠳ⹦
4#
4#
95
'
%$ 7 ᮦ㘩ᣓݢஔ .

9
"9 ᣓݢ
4" ⩡⎼
ะ⤲
ࢁٯ 2 ' 9
Ⱐ≭Ὅಃ '

95

注：
(1) 虚线部分由用户自接；
(2) 6、7 端子：当选择外接中性线电流互感器时，需接入 6、7 端子；
(3)14、16 端子：负载监控信号 (1) 输出 18、20 端子：负载监控信号 (2) 输出；
(4) 21、23、25 端子：当选择电压显示功能时，21、23、25 端子分别接入 A 相、B 相、C 相主回电路电压。
