LDW9 万能式断路器 053 / 054 www.cnldele.com
400• 822• 0588
Universal circuit breaker

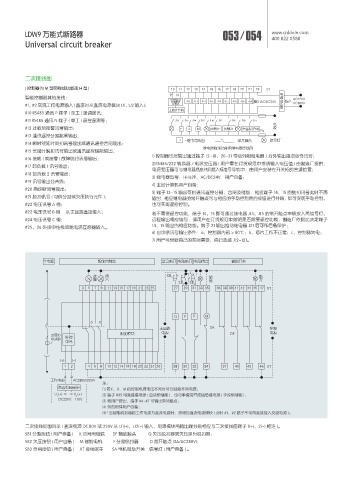

二次接线图
( 控制器为 M 型带附加功能或 H 型 ) 95
⩡⎼ ऄ ࢷஔ
1 /
智能控制器其他接线： "$ 7
34 䒿ڑ
䒘ᢎஔᝂ + + + + + + + + + 䒿ܦ"$ %$ 7 "$ 7
#1、#2 交流工作电源输入 ( 直流时从直流电源模块 U1、U2 输入 )； %1Ὅಃ
ͧ々䃍ッᱦ
#10 RS485 通讯 P 端子 ( 单工 ) 遥调遥讯；
#11 RS485 通讯 N 端子 ( 单工 ) 遥控遥测等； + + + + + + + + + ⩡⎼
#12 过载预报警讯号输出； ' 9 . 䉋䒩 ' 䉋䒩 ' ऺำԉ័⩔
'V
#13 通讯遥控分励跳闸输出；
+ 㐓⩡ஔ㏫ ఴ ፤ ᐬ㼒◥ ԍण▛
#14 瞬时短延时脱扣讯号输出或通讯遥控合闸输出；
㐓⩡ஔ䭰ߌߋ㘩⩔㐓⩡ஔᣑ㏫ప
#15 长延时脱扣讯号输出或通讯遥控储能输出；
1) 控制器讯号输出通过端子 12-18、20-21 带动外附继电器 J 对外输出接点动作讯号；
#16 接地 ( 或接零 ) 故障脱扣讯号输出；
2)RS485/232 转换器 / 电源变压器 ( 用户需在订货规范中指明输入电压值 ) 由制造厂提供，
#17 卸负载 1 讯号输出；
电源变压器可与继电器底座共同插入标准号导轨中，由用户安装在开关柜的合适位置；
#18 卸负载 2 讯号输出；
3) 继电器型号：HH62P、AC/DC24V．用户自备；
#19 讯号输出公共线；
4) 主站计算机用户自备；
#20 自诊断讯号输出；
5) 端子 13-15 输出可供通讯遥控分闸、合闸及储能，相应端子 14、15 的脱扣讯号此时不再
#21 脱扣讯号 ( 可供分励或欠压执行元件 )； 输出，相应继电器的常开触点可与相应的手动控制用的按钮进行并联，即可实现手动控制、
#22 电压讯号 A 相； 也可实现遥控控制。
#23 电压讯号 B 相 从主回路直接输入； 若不需要遥控功能，端子 14、15 即可通过继电器 J14、J15 的常开触点串联按入两信号灯、
#24 电压讯号 C 相； 远程输出相应信号，请用户在订货规范中指明是否需要遥控功能，制造厂依据此决定端子
#25、26 外接中性极或地电流互感器输入。 14、15 输出的相应功能。端子 21 输出推动继电器 J21 后可作后备保护；
6) 自诊断讯号输出条件：a、控制器内部 > 80℃；b、芯片工作不正常；c、控制器失电；
7) 用户可根据自己的实际需要，自行选接 J12-J21。

ͧ⩡䌛 ᮦ㘩ᣓݢஔ ㉓ᕑ᫙ᐬ ⩡ߔ᫙ᐬ ⩡ߔ䬙ऴ 䒱ߕᐬڟ
䯈 ᩱ ऴ 䬙 + ה 㘩 ᫙ᐬ
4#
4# 4#
95

2 ' 9 .
9
ͧఊ䌛 4" ᣓݢ
ᝂ 䭰ߌὍಃ ⩡⎼ %' ⩡⎼
ᝂ ะ⤲
ࢁٯ

95

጑҈⩡⎼ "$ 7 7
注：
Ⱐ≭⩡⎼Ὅಃ (1) 若 F、X、M 的控制电源电压不同时可分别接不同电源；
6 6 (2) 端子 #35 可直接接电源 ( 自动预储能 )，也可串接常开按钮后接电源 ( 手控预储能 )；

%$ 7 7 (3) 若用户提出，端子 #6~#7 可输出常闭接点；
(4) 外加附件用户自备；
(5)* 当智能脱扣器的工作电源为直流电源时，须增加直流电源模块 ( 此时 #1、#2 端子不可再直接接入交流电源 )。
二次接线如图所示 ( 直流电源 DC110V 或 220V 从 U1(+)、U2(-) 输入，电源模块两输出端分别相应与二次接线座端子 1(+)、2(-) 相连 )。
SB1 分励按钮 ( 用户自备 ) X 合闸电磁铁 DF 辅助触头 Q 欠压脱扣器或欠压延时脱扣器；
SB2 欠压按钮 ( 用户自备 ) M 储能电机 F 分励脱扣器 O 常开触点 (3A/AC380V)；
SB3 合闸按钮 ( 用户自备 ) XT 接线端子 SA 电机微动开关 信号灯 ( 用户自备 ) 。
