LDW9 万能式断路器 053
Universal circuit breaker

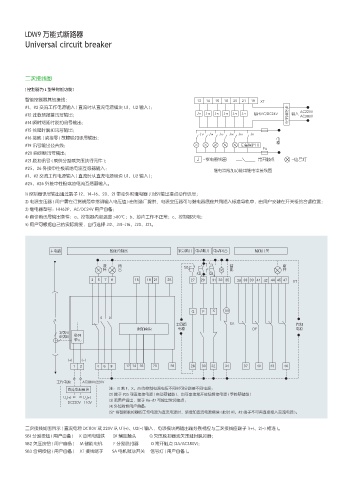

二次接线图
( 控制器为 L 型带附加功能 )
智能控制器其他接线： 95
#1、#2 交流工作电源输入 ( 直流时从直流电源模块 U1、U2 输入 )； ࢷ ऄ ⩡ ஔ ⎼
"$ 7
#12 过载预报警讯号输出； + + + + + + 䒿ܦ"$ %$ 7 䒿ڑ "$ 7
#14 瞬时短延时脱扣讯号输出；
#15 长延时脱扣讯号输出；
+ + + + + + ⩡⎼
#16 接地 ( 或接零 ) 故障脱扣讯号输出；
#19 讯号输出公共线； ऺำԉ័⩔
'V
#20 自诊断讯号输出；
#21 脱扣讯号 ( 或供分励或欠压执行元件 )； + 㐓⩡ஔ㏫ఴ ፤ᐬ㼒◥ ԍण▛
#25、26 外接中性极或地电流互感器输入： 㐓⩡ஔ䭰ߌߋ㘩⩔㐓⩡ஔᣑ㏫ప
#1、#2 交流工作电源输入 ( 直流时从直流电源模块 U1、U2 输入 )；
#25、#26 外接中性极或地电流互感器输入。
1) 控制器讯号输出通过端子 12、14~16、20、21 带动外附继电器 J 对外输出接点动作讯号；
2) 电源变压器 ( 用户需在订货规范中指明输入电压值 ) 由制造厂提供，电源变压器可与继电器底座共同插入标准导轨中，由用户安装在开关柜的合适位置；
3) 继电器型号：HH62P、AC/DC24V 用户自备；
4) 自诊断讯号输出条件：a、控制器内部温度 >80℃；b、芯片工作不正常；c、控制器失电；
5) 用户可根据自己的实际需要，自行选择 J12、J14-J16、J20、J21。

ͧ⩡䌛 ᮦ㘩ᣓݢஔ ㉓ᕑ᫙ᐬ ⩡ߔ᫙ᐬ ⩡ߔ䬙ऴ 䒱ߕᐬڟ

ᩱ 䯈 ऴ 䬙 + ה 㘩 ᫙ᐬ
4#

4# 4#
95

2 ' 9 .

9
ͧఊ䌛 4" ᣓݢ
䭰ߌὍಃ ⩡⎼ %' ⩡⎼
ᝂ
ᝂ ะ⤲
ࢁٯ

጑҈⩡⎼ "$ 7 7
Ⱐ≭⩡⎼Ὅಃ 注：(1) 若 F、X、M 的控制电源电压不同时可分别接不同电源；
(2) 端子 #35 可直接接电源 ( 自动预储能 )，也可串接常开按钮后接电源 ( 手控预储能 )
6 6
%$ 7 7 (3) 若用户提出，端子 #6~#7 可输出常闭接点；
(4) 外加附件用户自备；
(5)* 当智能脱扣器的工作电源为直流电源时，须增加直流电源模块 ( 此时 #1、#2 端子不可再直接接入交流电源 )。

二次接线如图所示 ( 直流电源 DC110V 或 220V 从 U1(+)、U2(-) 输入，电源模块两输出端分别相应与二次接线座端子 1(+)、2(-) 相连 )。
SB1 分励按钮 ( 用户自备 ) X 合闸电磁铁 DF 辅助触头 Q 欠压脱扣器或欠压延时脱扣器；
SB2 欠压按钮 ( 用户自备 ) M 储能电机 F 分励脱扣器 O 常开触点 (3A/AC380V)；
SB3 合闸按钮 ( 用户自备 ) XT 接线端子 SA 电机微动开关 信号灯 ( 用户自备 )。
