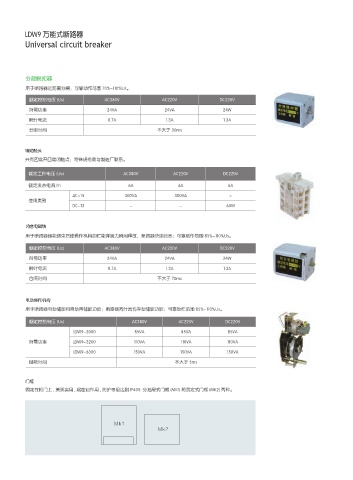

LDW9 万能式断路器 051
Universal circuit breaker

分励脱扣器
用于断路器远距离分闸；可靠动作范围 70%-110%Us。
额定控制电压 (Us) AC380V AC220V DC220V

所需功率 24VA 24VA 24W
瞬时电流 0.7A 1.3A 1.3A
分断时间 不大于 30ms

辅助触头
共有四常开四常闭触点；特殊规格需与制造厂联系。

额定工作电压 (Ue) AC380V AC220V DC220V
额定发热电流 Ith 6A 6A 6A

AC-15 300VA 300VA -
使用类别
DC-13 - - 60W

闭合电磁铁
用于断路器储能结束后使操作机构的贮能弹簧力瞬间释放，断路器快速闭合；可靠动作范围 85%-110%Us。

额定控制电压 (Us) AC380V AC220V DC220V
所需功率 24VA 24VA 24W
瞬时电流 0.7A 1.3A 1.3A
合闸时间 不大于 70ms

电动操作机构
用于断路器电动储能和自动再储能功能；断路器同时具有手动储能功能；可靠动作范围 85%-110%Us。

额定控制电压 (Us) AC380V AC220V DC220V
LDW9-2000 85VA 85VA 85VA
所需功率 LDW9-3200 110VA 110VA 110VA

LDW9-6300 150VA 150VA 150VA
储能时间 不大于 5ms

门框
固定在柜门上 , 美观实用 , 起密封作用 , 防护等级达到 IP405: 分抽屉式门框 (MK1) 和固定式门框 (MK2) 两种。
