LDGL-I 系列负荷隔离开关 155
Series load disconnector

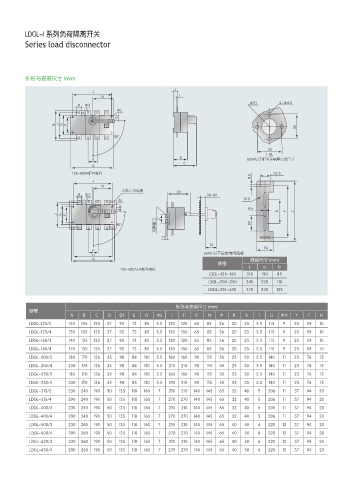

外形与安装尺寸 (mm)
:
+
/ 5
Ÿ Ÿ
3 Ÿ9
Ÿ-
4
%
# 6 ( ,

c

䬔ႀ
&
1 "Б̷ᴈโ᝷ᳰᏓႵ㷱ᅦᄤ
$
"
_ "ᴈڱ᧹҈

+
/
Ⴕ㷱̿⩔ᏁᲫ %
3 Ÿ9 _
Ÿ- U
4
%
C B -
6 ( , '
㻮ᄋ⿃ए
c
)

1
+ 630A 以下安装专用底板
" 底板尺寸 (mm)
规格
_ " +,ᴈโ᧹҈ L a b
LDGL-125~160 318 190 85
LDGL-200~250 345 220 110
LDGL-315~630 370 240 135

外形与安装尺寸 (mm)
型号
A B C D D1 E G ΦL J J1 K N P R S T U ΦX Y F H
LDGL-125/3 140 135 125 27 92 73 85 5.5 120 120 65 85 36 20 25 3.5 115 9 25 59 10
LDGL-125/4 170 135 125 27 92 73 85 5.5 150 150 65 85 36 20 25 3.5 115 9 25 59 10
LDGL-160/3 140 135 125 27 92 73 85 5.5 120 120 65 85 36 20 25 3.5 115 9 25 59 10
LDGL-160/4 170 135 125 27 92 73 85 5.5 150 150 65 85 36 20 25 3.5 115 9 25 59 10
LDGL-200/3 180 170 136 35 98 84 110 5.5 160 160 90 115 50 25 30 3.5 140 11 25 76 15
LDGL-200/4 230 170 136 35 98 84 110 5.5 210 210 90 115 50 25 30 3.5 140 11 25 76 15
LDGL-250/3 180 170 136 35 98 84 110 5.5 160 160 90 115 50 25 30 3.5 140 11 25 76 15
LDGL-250/4 230 170 136 35 98 84 110 5.5 210 210 90 115 50 25 30 3.5 140 11 25 76 15
LDGL-315/3 230 240 190 50 135 118 160 7 210 210 140 145 65 32 40 5 206 11 37 94 20
LDGL-315/4 290 240 190 50 135 118 160 7 270 270 140 145 65 32 40 5 206 11 37 94 20
LDGL-400/3 230 240 190 50 135 118 160 7 210 210 140 145 65 32 40 5 205 11 37 94 20
LDGL-400/4 290 240 190 50 135 118 160 7 270 270 140 145 65 32 40 5 206 11 37 94 20
LDGL-500/3 230 260 190 50 135 118 160 7 210 210 140 145 65 40 50 6 220 13 37 94 20
LDGL-500/4 290 260 190 50 135 118 160 7 270 270 140 145 65 40 50 6 220 13 37 94 20
LDGL-630/3 230 260 190 50 135 118 160 7 210 210 140 145 65 40 50 6 220 13 37 94 20
LDGL-630/4 290 260 190 50 135 118 160 7 270 270 140 145 65 40 50 6 220 13 37 94 20
