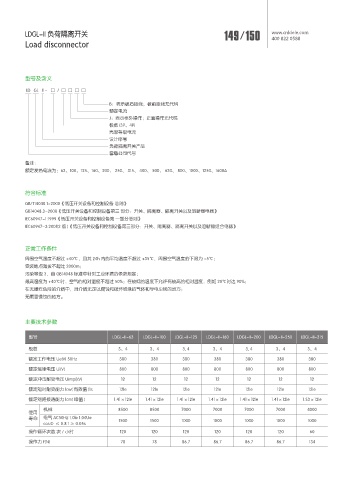

LDGL-II 负荷隔离开关 149 / 150 www.cnldele.com
400• 822• 0588
Load disconnector

型号及含义
LD GL II - □ / □ □ □ □

B：表示板后接线；板前接线无代码
额定电流
J：表示柜外操作；正面操作无代码
极数 (3P、4P)
壳架等级电流
设计序号
负荷隔离开关产品
雷盾公司代号
备注：
额定发热电流为：63、100、125、160、200、 250、 315、 400、 500、 630、 800、1000、1250、1600A

符合标准
GB/T14048.1-2000《低压开关设备和控制设备 总则》
GB14048.3-2008《低压开关设备和控制设备第三 部分：开关、隔离器、隔离开关以及溶断器电器》
IEC60947-1:1999《低压开关设备和控制设备第 一部分总则》
IEC60947-3:2001(2 版 )《低压开关设备和控制设备第三部分：开关、隔离器、隔离开关以及溶断器组合电器》

正常工作条件
周围空气温度不超过 +40℃，且其 24h 内的平均温度不超过 +35℃，周围空气温度的下限为 -5℃；
安装地点海拔不超过 2000m；
污染等级 3，由 GB14048 标准中针对工业环境的条款规定；
最高温度为 +40℃时，空气的相对湿度不超过 50%；在较低的温度下允许有较高的相对湿度，例如 20℃时达 90%；
在无爆炸危险的介质中，且介质无足以腐蚀和破坏绝缘的气体和导电尘埃的地方；
无雨雪侵蚀的地方。

主要技术参数

型号 LDGL-II-63 LDGL-II-100 LDGL-II-125 LDGL-II-160 LDGL-II-200 LDGL-II-250 LDGL-II-315

极数 3、4 3、4 3, 4 3、4 3, 4 3、4 3、4
额定工作电压 Ue(V) 50Hz 380 380 380 380 380 380 380
额定绝缘电压 Ui(V) 800 800 800 800 800 800 800
额定冲击耐受电压 Uimp(kV) 12 12 12 12 12 12 12
额定短时耐受能力 lcw( 有效值 )1s 12le 12le 12le 12le 12le 12le 12le

额定短路接通能力 lcm( 峰值 ) 1.41×12le 1.41×12le 1.41×12le 1.41×12le 1.41×12le 1.41×12le 1.53×12le
机械 8500 8500 7000 7000 7000 7000 4000
使用
寿命 电气 AC50Hz 1.0le 1.04Ue 1500 1500 1000 1000 1000 1000 1000
cosΦ ≤ 0.8 t ≥ 0.05s
操作循环次数 次 / 小时 120 120 120 120 120 120 60
操作力 F(N) 78 78 86.7 86.7 86.7 86.7 134
