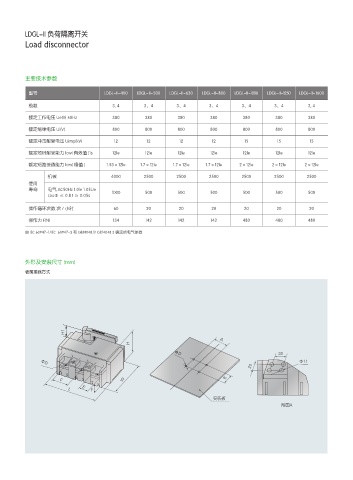

LDGL-II 负荷隔离开关 151
Load disconnector

主要技术参数

型号 LDGL-II-400 LDGL-II-500 LDGL-II-630 LDGL-II-800 LDGL-II-1000 LDGL-II-1250 LDGL-II-1600

极数 3, 4 3、4 3、4 3、4 3、4 3、4 3, 4
额定工作电压 Ue(V) 50Hz 380 380 380 380 380 380 380

额定绝缘电压 Ui(V) 800 800 800 800 800 800 800
额定冲击耐受电压 Uimp(kV) 12 12 12 12 15 15 15

额定短时耐受能力 lcw( 有效值 )1s 12le 12le 12le 12le 12le 12le 12le
额定短路接通能力 lcm( 峰值 ) 1.53×12le 1.7×12le 1.7×12le 1.7×12le 2×12le 2×12le 2×12le

机械 4000 2500 2500 2500 2500 2500 2500
使用
寿命 电气 AC50Hz 1.0le 1.05Ue 1000 500 500 500 500 500 500
cosΦ ≤ 0.8 t ≥ 0.05s
操作循环次数 次 / 小时 60 20 20 20 20 20 20

操作力 F(N) 134 142 142 142 480 480 480
由 IEC 60947-1/IEC 60947-3 和 GB14048.1/ GB14048.3 确定的电气参数

外形及安装尺寸 (mm)

板前接线方式

)
"
)
