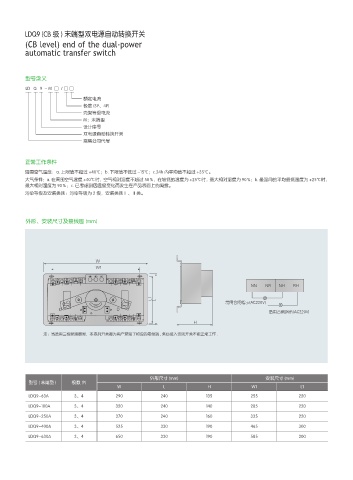

Page 16 - 苏州雷盾电气有限公司（产品选型手册）

LDQ9 (CB 级 ) 末端型双电源自动转换开关 007
(CB level) end of the dual-power
automatic transfer switch

型号含义
LD Q 9 - M □ / □ □
额定电流
极数 (3P、4P)
壳架等级电流
M：末端型
设计序号
双电源自动转换开关
雷盾公司代号

正常工作条件
周围空气温度：a. 上限值不超过 +40℃；b. 下限值不低过 -15℃；c.24h 内平均值不超过 +35℃。
大气条件：a. 在周围空气温度 +40℃时，空气相对湿度不超过 50％，在较低的温度为 +25℃时，最大相对湿度为 90％；b. 最湿月的平均最低温度为 +25℃时，
最大相对湿度为 90％；c. 已考虑到因温度变化而发生在产品表面上的凝露。
污染等级及安装类别：污染等级为 2 级，安装类别Ⅱ、Ⅲ类。

外形、安装尺寸及接线图 (mm)

8
8
⩡⎼ ፤ऴ ำऴ
// /3 /) 3)
- -
፤⩔ऴ䬤ᠳ⹦ "$ 7
ำ⩔ऴ䬤ᠳ⹦ "$ 7
)

注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端 , 务必接入否则开关不能正常工作 .

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 末端型 ) 极数 (P)
W L H W1 L1
LDQ9-63A 3、4 290 240 135 255 220
LDQ9-100A 3、4 320 240 140 285 220
LDQ9-250A 3、4 370 240 160 335 220
LDQ9-400A 3、4 525 330 190 465 300
LDQ9-630A 3、4 650 330 190 585 300
