P. 13
003

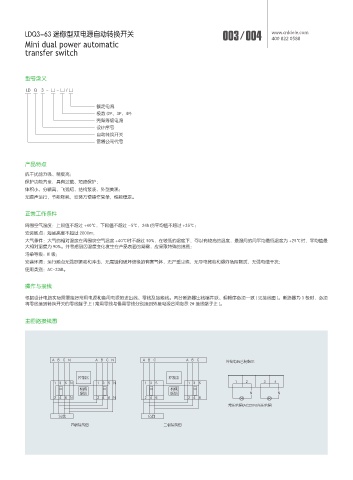

LDQ3-63 迷你型双电源自动转换开关 003 / 004 www.cnldele.com
400• 822• 0588
Mini dual power automatic
transfer switch
型号含义
LD Q 3 - □ - □ / □
额定电流
极数 (2P、3P、4P)
壳架等级电流
设计序号
自动转换开关
雷盾公司代号
产品特点
抗干扰能力强、精度高；
保护功能齐全，具有过载、短路保护；
体积小、分断高、飞弧短、结构紧凑、外型美观；
无噪声运行，节能降耗，安装方便操作简单，性能稳定。
正常工作条件
周围空气温度：上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过 +35℃；
安装地点：海拔高度不超过 2000m；
大气条件：大气的相对湿度在周围攻空气温度 +40℃时不超过 50%，在较低的温度下，可以有较高的温度，最湿月的月平均最低温度为 +25℃时，平均值最
大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜，应采取特殊的措施；
污染等级：IIl 级；
安装环境：运行地点无强烈振动和冲击，无腐蚀和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁干扰；
使用类别：AC-33iB。
操作与接线
根据设计电路实际需要接好常用电源和备用电源的进出线、零线及接地线。两台断路器出线端并联、但相序必须一致 ( 见接线图 )。断路器为 3 极时，必须
将零线接到转换开关的零线端子上 ( 常用零线与备用零线分别接到外接电源合闸指示 2# 接线端子上 )。
主回路接线图
"# $/ "# $/ "# $ " #$ โᣑ⩡⎼ऴ䬤ᠳ
ᣓݢஔ ᣓݢஔ
/ /
ᱦᷜ ᱦᷜ
㖀䨭 㖀䨭 / /
/ /
፤⩔ऴ䬤 "$ 7 ำ⩔ऴ䬤
䉋䒩 䉋䒩
ఇᲭᣑ㏫ప ̵Ჭᣑ㏫ప
