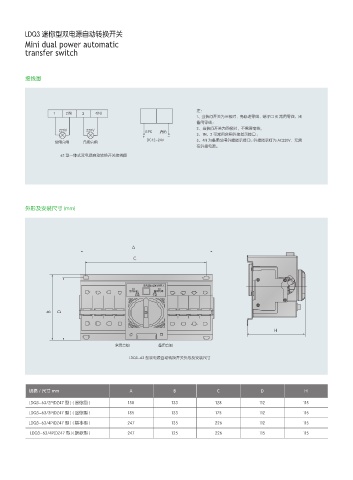

LDQ3 迷你型双电源自动转换开关 005
Mini dual power automatic
transfer switch

接线图

注：
/ /
1、当执行开关为三极时，务必进零线，端子口 (1) 常用零线、(4)
备用零线；
2、当执行开关为四极时，不需要零线，
7 7 &14 ⊴䭞
3、1N、2 可常用合闸外接指示接口 ;
፤⩔ऴ䬤 ำ⩔ऴ䬤 %$ 7 3、4N 为备用分闸外接指示接口 ; 外接指示灯为 AC220V，无需
在外接电源。
63 型一体式双电源自动转换开关接线图

外形及安装尺寸 (mm)

"
$

ࣸ⩡⎼㜖ߔ䒘ᢎᐬڟ
፤⩔⩡⎼ ำ⩔⩡⎼
㜖ߔ ᝷ߔ

# %

)

፤⩔ऴ䬤 ำ⩔ऴ䬤

LDQ3-63 型双电源自动转换开关外形及安装尺寸

规格 / 尺寸 mm A B C D H
LDQ3-63/2P(DZ47 型 ) ( 迷你型 ) 150 133 128 112 115
LDQ3-63/3P(DZ47 型 ) ( 迷你型 ) 185 133 175 112 115
LDQ3-63/4P(DZ47 型 ) ( 基本型 ) 247 135 226 112 115

LDQ3-63/4P(DZ47 型 )( 新款型 ) 247 125 226 115 115
