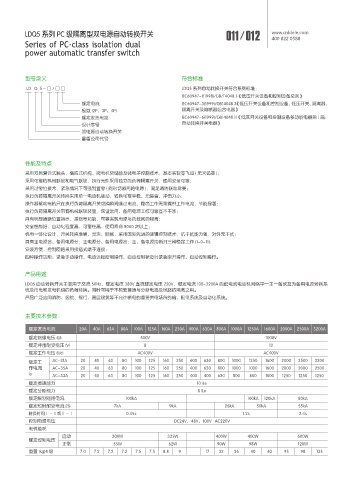

LDQ5 系列 PC 级隔离型双电源自动转换开关 011 / 012 www.cnldele.com
400• 822• 0588
Series of PC-class isolation dual
power automatic transfer switch

型号含义 符合标准
LD Q 5 - □ / □ □ LDQ5 系列自动转换开关符合系列标准：
lEC60947-1(1998)/GB/T4048.1《低压开关设备和控制设备总则》
额定电流 IEC60947-3(1999)/GB14048.3《低压开关设备和控制设备、低压开关、隔离器、
极数 (2P、3P、4P) 隔离开关及熔断器组合电器》
额定发热电流 lEC60947-6(1999)/GB14048.11《低压开关设备和控制设备多功能电器第 1 篇：
设计序号 自动转换开关电器》
双电源自动转换开关
雷盾公司代号

性能及特点
采用双列复合式触头，横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧 ( 无灭弧罩 )；
采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；
采用过零位技术，紧急情况下可强制置零 ( 同时切断两路电源 )，满足消防联动需要；
执行负荷隔离开关转换采用单一电动机驱动，转换可靠平稳、无噪音、冲击力小；
操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著；
执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；
具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；
安全性能好，自动化程度高，可靠性高，使用寿命 8000 次以上；
机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；
具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作 (1-0-11)；
安装方便，控制回路采用接插式端子连接；
四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

产品用途
LDQ5 自动转换开关主要用于交流 50Hz，额定电压 380V 直流额定电压 220V，额定电流 100~3200A 的配电或电动机网络中一主一备或互为备用电源转换系
统及市电和发电机组的负荷转换。同时可用于不频繁接通与分断电路及线路的隔离之用。
产品广泛应用消防、医院、银行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。

主要技术参数

额定发热电流 20A 40A 63A 80A 100A 125A 160A 250A 400A 630A 800A 1000A 1250A 1600A 2000A 2500A 3200A
额定绝缘电压 (U) 500V 1000V
额定冲击耐受电压 (V) 8 12
额定工作电压 (Uc) AC400V AC400V
额定工 AC-31A 20 40 63 80 100 125 160 250 400 630 800 1000 1250 1600 2000 2500 3200
作电流 AC-35A 20 40 63 80 100 125 160 250 400 630 800 1000 1000 1600 2000 2000 2500
le AC-33A 20 40 63 80 100 125 160 250 400 400 630 800 800 1000 1250 1250 1250
额定接通能力 10 ILe
额定分断能力 8 ILe
额定限制短路电流 100kA 100kA 120kA 80kA
额定短时耐受电流 (IS) 7kA 9kA 26kA 50kA 55kA
转换时间Ⅰ - Ⅱ或Ⅱ - Ⅰ 0.45s 1.2s 2.4s
控制电源电压 DC24V、48V、100V AC220V
电机能耗
启动 300W 325W 400W 400W 600W
额定控制电压
正常 55W 62W 90W 98W 120W
重量 (kg)4 级 7.0 7.2 7.2 7.2 7.5 7.5 8.8 9 17 32 36 40 43 95 98 135
