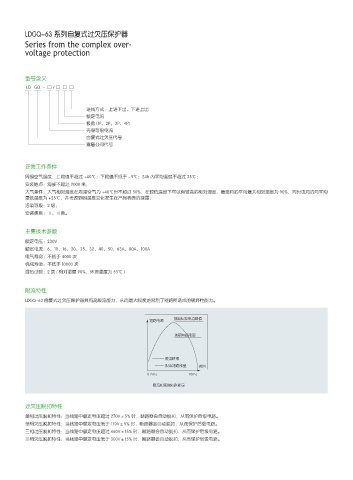

LDGQ-63 系列自复式过欠压保护器 123
Series from the complex over-
voltage protection

型号含义
LD GQ - □ / □ □ □

进线方式：上进下出、下进上出
额定电流
极数 (1P、2P、3P、4P)
壳架等级电流
自复式过欠压代号
雷盾公司代号

正常工作条件

周围空气温度：上限值不超过 +40℃；下限值不低于 -5℃；24h 内平均温度不超过 35℃；
安装地点：海拔不超过 2000 米；
大气条件：大气相对湿度在周围空气为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为 90%，同时该月的月平均
最低温度为 +25℃，并考虑到因温度变化发生在产品表面的凝露；
污染等级：2 级；
安装类别：Ⅱ、Ⅲ类。

主要技术参数
额定电压：230V
额定电流：6、10、16、20、25、32、40、50、63A、80A、100A
电气寿命：不低于 4000 次
机械寿命：不低于 10000 次
湿热试验：2 类 ( 相对湿度 90%，环境温度为 55℃ )

限流特性

LDGQ-63 自复式过欠压保护器具有高限流能力，从而最大限度地限制了短路所造成的破坏性能力。

ⴙ䌛⩡⎼ 䶰᱋ⴙ䌛⩡≭ሜը

䶰᱋ⴙ䌛㘩䛻

䭼≭ሜը
䭼≭ⴙ䌛㘩䛻 ᬢ䬠
NT NT

䭼≭স䶰᱋ⴙ䌛㘩䛻

过欠压脱扣特性
单相过压脱扣特性：当线路中额定电压超过 270V±5% 时，断路器会自动脱扣，从而保护后级电路。
单相欠压脱扣特性：当线路中额定电压低于 170V±5% 时，断路器会自动脱扣，从而保护后级电路。
三相过压脱扣特性：当线路中额定电压超过 460V±15% 时，断路器会自动脱扣，从而保护后级电路。
三相欠压脱扣特性：当线路中额定电压低于 300V±15% 时，断路器会自动脱扣，从而保护后级电路。
