121

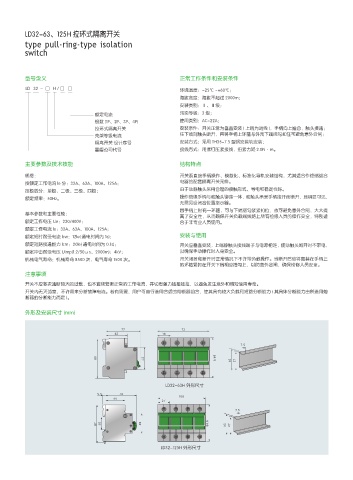

LD32-63、125H 拉环式隔离开关 121
type pull-ring-type isolation
switch

型号含义 正常工作条件和安装条件
LD 32 - □ H / □ □ 环境温度：-25℃ ~+60℃；
海拔高度：海拔不超过 2000m；
安装类别：Ⅱ、Ⅲ级；
额定电流 污染等级：3 级；
极数 (1P、2P、3P、4P) 使用类别：AC-22A；
拉环式隔离开关 安装条件：开关正常为垂直安装 ( 上端为进线 )，手柄向上推合，触头接通；
壳架等级电流 往下扳则触头断开，再将手柄上环箍与外壳下端搭勾扣住可避免意外合闸；
隔离开关 设计序号 安装方式：采用 TH35-7.5 型钢安装轨安装；
雷盾公司代号 接线方式：用摞钉压紧接线，扭紧力矩 2.0N·m。

主要参数及技术技能 结构特点
规格： 开关系直接手柄操作、模数化、标准化导轨安装结构，尤其适合作终端组合
按额定工作电流 le 分：32A、63A、100A、125A； 电器的配套隔离开关元件。
按极数分：单极、二极、三极、四极； 由于动静触头采用合理的接触形式、导电和稳定性好。
额定频率：50Hz。 操作绝缘手柄与动触头铆连一体，动触头承受手柄接开而断开，且明显可见，
无需另设闭合位置指示器。
因手柄上附有一环箍，可与下端搭勾紧紧扣位，故可避免意外合闸，大大提
基本参数和主要性能：
高了安全性，从而确保开关负载端线路上所有检修人员的操作安全，特别适
额定工作电压 Ue：230/400V； 合于非专业人员使用。
额定工作电流 le：32A、63A、100A、125A；
额定短时耐受电流 lcw：12le( 通电时间为 1s)； 安装与使用
额定短路接通能力 lcm：20le( 通电时间为 0.1s)； 开关应垂直安装，上端静触头接线端子与电源相连，使动触头断开时不带电，
额定冲击耐受电压 Uimp(1.2/50μs、2000m)：4kV； 以确保手动操作时人身安全。
机械电气寿命：机械寿命 8500 次，电气寿命 1500 次。 开关闭合和断开时正常情况下不许带负载操作。当断开后应将套装在手柄上
的环箍紧扣在开关下端相应搭勾上，以防意外合闸，确保检修人员安全。
注意事项
开关不应多次通断较大的过载，也不宜频繁断正常的工作电流，并切思强力猛推猛拉，以避免发生意外和缩短使用寿命。
开关内无灭弧室，不许用来分断故障电流。若有需要，用户可自行选用合适的焙断器组合，使其具有较大负载和短路分断能力 ( 其具体分断能力由所选用熔
断器的分断能力而定 )。

外形及安装尺寸 (mm)

LD32-63H 外形尺寸

LD32-125H 外形尺寸
