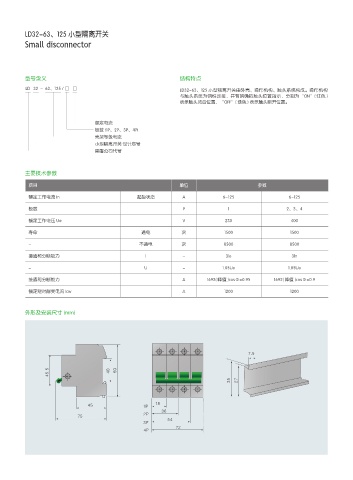

LD32-63、125 小型隔离开关 119
Small disconnector

型号含义 结构特点
LD 32 - 63、125 / □ □ LD32-63、125 小型隔离开关由外壳、操作机构、触头系统构成。操作机构
与触头系统为钢性连接，并有明确的触头位置指示，分别为“ON”( 红色 )
表示触头闭合位置，“OFF”( 绿色 ) 表示触头断开位置。

额定电流
极数 (1P、2P、3P、4P)
壳架等级电流
小型隔离开关 设计序号
雷盾公司代号

主要技术参数
项目 单位 参数

额定工作电流 In 起始状态 A 6~125 6~125
极数 P 1 2、3、4

额定工作电压 Ue V 230 400
寿命 通电 次 1500 1500

- 不通电 次 8500 8500
接通和分断能力 I - 3le 3ln

- U - 1.05Ue 1.05Ue
接通和分断能力 A 1692( 峰值 )cosΦ=0.95 1692( 峰值 )cosΦ=0.9

额定短时耐受电流 Icw A 1200 1200

外形及安装尺寸 (mm)

2

2

2

2
