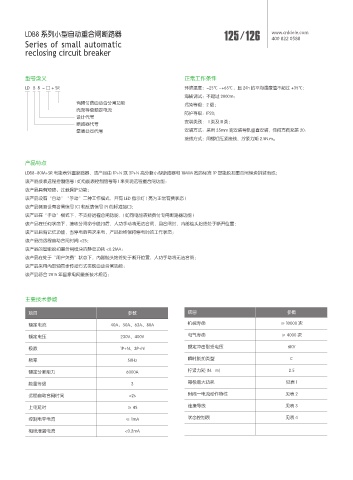

LDB8 系列小型自动重合闸断路器 125 / 126 www.cnldele.com
400• 822• 0588
Series of small automatic
reclosing circuit breaker

型号含义 正常工作条件
LD B 8 - □ + SR 环境温度：-25℃ ~+65℃，且 24h 的平均温度值不超过 +35℃；
海拔调试：不超过 2000m：
有预付费自动合分闸功能 污染等级：2 级；
壳架等级额定电流
防护等级：IP20;
设计代号
安装类别：Ⅱ类及Ⅲ类；
断路器代号
雷盾公司代号 安装方式：采用 35mm 宽安装导轨垂直安装，任何方向充差 20：
接线方式：用螺钉压紧接线，拧紧力矩 2.5N.m。

产品特点
LDB8-80M+SR 电能表外置断路器，该产品由 1P+N 或 3P+N 高分断小型断路器和 18MM 宽的标准 1P 智能脱扣重合闸模块拼装而成；
该产品接收远程控制信号 I 如电能表控制信号等 l 来实现远程重合闸功能：
该产品具有短路、过载保护功能；
该产品设有“自动”“手动”二种工作模式，并有 LED 指示灯 ( 亮为正常有费状态 )
该产品侧面设有合闸信号 (C) 和反馈信号 (F) 的标准接口；
该产品在“手动”模式下，不支持远程合闸功能，( 如同电能表预费付专用断路器功能 )
该产品在任何状态下，接收分闸命令脱扣后，人功手动将无法合闸，且合闸时，内部烛头始终处于断开位置：
该产品且有记忆功能，当停电后再次来电，产品始终保持停电时的工作状态；
该产品的远程自动合闸时间 <2S；
该产品的智能脱扣重合闸模块的静态功耗 <0.2MA：
该产品在处于“用户欠费”状态下，内部触头始终处于断开位置，人功手动将无法合闸；
该产品采用内部轴同步传动方式实现自动合闸功能：
该产品符合 2015 年国家电网最新技术规范；

主要技术参数

项目 参数 项目 参数

额定电流 40A、50A、63A、80A 机械寿命 ≥ 10000 次
额定电压 230V、400V 电气寿命 ≥ 4000 次

极数 1P+N、3P+N 额定冲击耐受电压 6KV
频率 50Hz 瞬时脱扣类型 C

额定分断能力 6000A 拧紧力矩 (N．m) 2.5
能量等级 3 每极最大功耗 见表 1

远程自动合闸时间 <2s 时间一电流动作特性 见表 2
上电延时 ≥ 4S 连接导线 见表 3

控制电平电流 ≤ 1mA 状态控制表 见表 4
相线泄漏电流 <0.2mA
