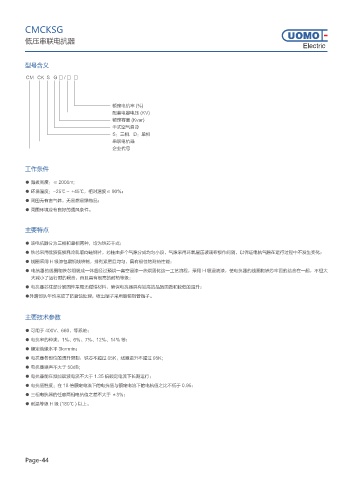

CMCKSG
低压串联电抗器
Electric
型号含义
CM CK S G □ / □ □
额定电抗率 (%)
配套电容电压 (KV)
额定容量 (Kvar)
干式空气自冷
S：三相．D：单相
串联电抗器
企业代号
工作条件
● 海拔高度：≤ 2000m;
● 环境温度：-25℃～ +45℃，相对温度≤ 90%；
● 周围无有害气体，无易燃易爆物品；
● 周围环境应有良好的通风条件。
主要特点
● 该电抗器分为三相和单相两种，均为铁芯干式；
● 铁芯采用优质低损耗冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化；
● 线圈采用 H 级漆包扁铜线绕制，排列紧密且均匀，具有极佳的耐热性能；
● 电抗器的线圈和铁芯组装成一体后经过预烘一真空浸漆一热烘固化这一工艺流程，采用 H 级浸溃漆，使电抗器的线圈和铁芯牢固的结合在一起，不但大
大减小了运行时的噪音，而且具有极高的耐热等级；
● 电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升；
●外露部队年均采取了防腐蚀处理，收出端子采用镀锡铜管端子。
主要技术参数
● 可用于 400V、660、等系统；
● 电抗率的种类：1%、6%、7%、12%、14% 等；
● 额定绝缘水平 3kvrmin；
● 电抗器各部位的湿升限制：铁芯不超过 85K，线圈温升不超过 95K;
● 电抗器噪声不大于 50dB;
● 电抗器能在频加谐波电流不大于 1.35 倍额定电流下长期运行；
● 电抗值性度：在 18 倍额定电流下的电抗值与额定电流下的电抗值之比不低于 0.95；
● 三相电抗器的任意两相电抗值之差不大于 ±3%；
● 耐温等级 H 级 (180℃ ) 以上。
