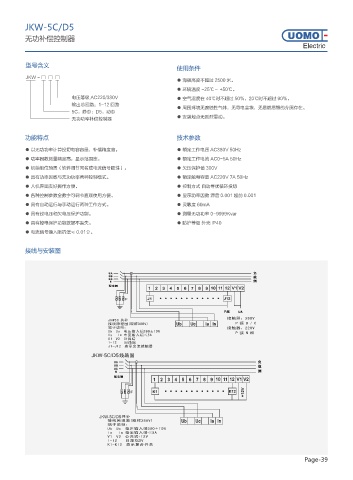

JKW-5C/D5

无功补偿控制器
Electric

型号含义 使用条件

JKW - □ □ □
● 海拨高度不超过 2500 米。
● 环境温度 -25℃～ +50℃。
电压等级 AC220/380V ● 空气湿度在 40℃时不超过 50%，20℃时不超过 90%。
输出总回路：1-12 回路
● 周围环境无腐蚀性气体，无导电尘埃，无易燃易爆的介质存在。
5C：静态；D5：动态
● 安装地点无剧烈震动。
无功功率补偿控制器
功能特点 技术参数

● 以无功功率计算投切电容容量，补偿精度高。 ● 额定工作电压 AC380V 50Hz
● 功率因数测量精度高，显示范围宽。 ● 额定工作电流 AC0-5A 50Hz
● 初始相位预置（软件调节同名或电流信号极性）。 ● 欠压保护值 300V
● 具有功率因数与无功功率两种控制模式。 ● 额定触电容量 AC220V 7A 50Hz
● 人机界面友好操作方便。 ● 控制方式 自动寻优循环投切
● 各种控制参数全数字可调节直观使用方便。 ● 显示功率因数 滞后 0.001 超前 0.001
● 具有自动运行与手动运行两种工作方式。 ● 灵敏度 60mA
● 具有过电压和欠电压保护功能。 ● 测量无功功率 0-9999Kvar
● 具有掉电保护功能数据不丢失。 ● 防护等级 外壳 IP40
● 电流信号输入阻抗低≤ 0.01Ω。

接线与安装图

JKW-5C/D5

JKW-5C/D5
