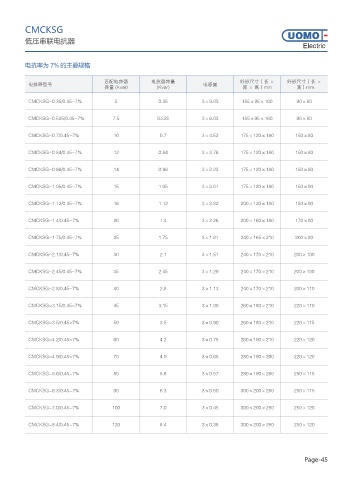

Page 43 - 中国·科莫电器集团(电容器)

CMCKSG

低压串联电抗器
Electric

电抗率为 7% 的主要规格

匹配电容器 电抗器容量 外形尺寸（长 × 外形尺寸（长 ×
电抗器型号 电感量
容量 (Kvar) (Kvar) 宽 × 高）mm 宽）mm
CMCKSG-0.35/0.45-7% 5 0.35 3×9.03 155×95×160 90×80

CMCKSG-0.525/0.45-7% 7.5 0.525 3×6.03 155×95×160 90×80

CMCKSG-0.7/0.45-7% 10 0.7 3×4.52 175×120×180 150×80

CMCKSG-0.84/0.45-7% 12 0.84 3×3.76 175×120×180 150×80

CMCKSG-0.98/0.45-7% 14 0.98 3×3.23 175×120×180 150×80

CMCKSG-1.05/0.45-7% 15 1.05 3×3.01 175×120×180 150×90

CMCKSG-1.12/0.45-7% 16 1.12 3×2.82 200×120×180 150×90

CMCKSG-1.4/0.45-7% 20 1.4 3×2.26 200×160×180 170×80

CMCKSG-1.75/0.45-7% 25 1.75 3×1.81 240×165×210 200×80

CMCKSG-2.1/0.45-7% 30 2.1 3×1.51 240×170×210 200×100

CMCKSG-2.45/0.45-7% 35 2.45 3×1.29 240×170×210 200×100

CMCKSG-2.8/0.45-7% 40 2.8 3×1.13 240×170×210 200×110

CMCKSG-3.15/0.45-7% 45 3.15 3×1.00 260×180×210 220×110

CMCKSG-3.5/0.45-7% 50 3.5 3×0.90 260×180×210 220×115

CMCKSG-4.2/0.45-7% 60 4.2 3×0.75 260×190×210 220×120

CMCKSG-4.9/0.45-7% 70 4.9 3×0.65 280×190×260 220×120

CMCKSG-5.6/0.45-7% 80 5.6 3×0.57 280×190×280 250×115

CMCKSG-6.3/0.45-7% 90 6.3 3×0.50 300×200×280 250×115

CMCKSG-7.0/0.45-7% 100 7.0 3×0.45 300×200×280 250×120

CMCKSG-8.4/0.45-7% 120 8.4 3×0.38 300×200×280 250×120

Page-45
