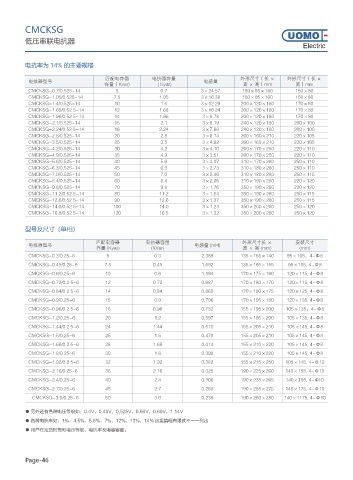

CMCKSG

低压串联电抗器
Electric

电抗率为 14% 的主要规格

匹配电容器 电抗器容量 外形尺寸（长 × 外形尺寸（长 ×
电抗器型号 电感量
容量（Kvar) ( Kvar) 宽 × 高）mm 宽）mm
CMCKSG-0.7/0.525-14 5 0.7 3×24.57 180×95×160 150×80
CMCKSG-1.05/0.525-14 7.5 1.05 3×16.38 180×95×160 150×80
CMCKSG-1.4/0.525-14 10 1.4 3×12.29 200×120×180 170×80
CMCKSG-1.68/0.52 5-14 12 1.68 3×10.24 200×120×180 170×80
CMCKSG-1.96/0.52 5-14 14 1.96 3×8.78 200×120×180 170×80
CMCKSG-2.1/0.525-14 15 2.1 3×8.19 240×120×180 200×100
CMCKSG-2.24/0.52 5-14 16 2.24 3×7.68 240×120×180 200×100
CMCKSG-2.8/0.525-14 20 2.8 3×6.14 260×160×210 220×105
CMCKSG-3.5/0.525-14 25 3.5 3×4.92 260×165×210 220×105
CMCKSG-4.2/0.525-14 30 4.2 3×4.10 260×170×250 220×110
CMCKSG-4.9/0.525-14 35 4.9 3×3.51 260×170×250 220×110
CMCKSG-5.6/0.525-14 40 5.6 3×3.07 310×170×280 250×110
CMCKSG-6.3/0.525-14 45 6.3 3×2.73 310×180×280 250×110
CMCKSG-7.0/0.525-14 50 7.0 3×2.46 310×180×280 250×115
CMCKSG-8.4/0.525-14 60 8.4 3×2.05 310×190×280 220×120
CMCKSG-9.8/0.525-14 70 9.8 3×1.76 350×190×280 220×120
CMCKSG-11.2/0.52 5-14 80 11.2 3×1.54 350×190×280 250×115
CMCKSG-12.6/0.52 5-14 90 12.6 3×1.37 350×190×280 250×115
CMCKSG-14.0/0.52 5-14 100 14.0 3×1.23 350×200×280 250×120
CMCKSG-16.8/0.52 5-14 120 16.5 3×1.02 380×200×280 250×120

型号及尺寸（单相）

匹配电容器 电抗器容量 外形尺寸长 × 安装尺寸
电抗器型号 电感量 (mH)
容量 (Kvar) (KVar) 宽 × 高 (mm) (mm)
CMCKSG-0.3/0.25-6 5 0.3 2.389 135×155×140 95×105，4-Φ8
CMCKSG-0.45/0.25-6 7.5 0.45 1.592 135×165×155 95×105, 4-Φ8
CMCKSG-0.6/0.25-6 10 0.6 1.194 170×175×160 120×115, 4-Φ8
CMCKSG-0.72/0.2 5-6 12 0.72 0.987 170×180×170 120×115, 4-Φ8
CMCKSG-0.84/0.2 5-6 14 0.84 0.860 170×190×175 120×125, 4-Φ8
CMCKSG-0.9/0.25-6 15 0.9 0.796 170×195×180 120×135, 4-Φ8
CMCKSG-0.96/0.2 5-6 16 0.96 0.732 155×195×200 105×135，4-Φ8
CMCKSG-1.2/0.25-6 20 1.2 0.597 155×195×200 105×135, 4-Φ8
CMCKSG-1.44/0.2 5-6 24 1.44 0.510 155×205×210 105×145, 4-Φ8
CMCKSG-1.5/0.25-6 25 1.5 0.478 155×205×210 105×145, 4-Φ8
CMCKSG-1.68/0.2 5-6 28 1.68 0.414 155×210×220 105×145, 4-Φ8
CMCKSG-1.8/0.25-6 30 1.8 0.398 155×210×220 105×145, 4-Φ8
CMCKSG-1.92/0.2 5-6 32 1.92 0.382 155×215×250 105×145, 4-Φ10
CMCKSG-2.16/0.25-6 36 2.16 0.325 190×225×260 140×155, 4-Φ10
CMCKSG-2.4/0.25-6 40 2.4 0.306 190×235×265 140×155, 4-ΦIO
CMCKSG-2.7/0.25-6 45 2.7 0.268 190×255×275 140×175, 4-Φ10
CMCKSG-3.0/0.25-6 50 3.0 0.239 190×260×280 140×1175, 4-Φ10

● 另外还有各种电压等级如：0.4V，0.48V，0.525V，0.66V，0.69V，1.14V
● 各种电抗率如：1%，4.5%，5.6%，7%，12%，13%，14% 这里篇幅有限就不一一列出
● 用户在定货时告知电压等级，电抗率及电容容量。
