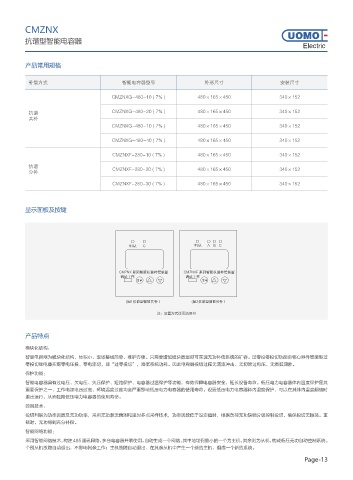

CMZNX

抗谐型智能电容器
Electric

产品常用规格

补偿方式 智能电容器型号 外形尺寸 安装尺寸

CMZNXG-480-10 ( 7% ) 480×165×450 340×152

抗谐 CMZNXG-480-20 ( 7% ) 480×165×450 340×152
共补
CMZNXG-480-10 ( 7% ) 480×165×450 340×152

CMZNXG-480-40 ( 7% ) 480×165×450 340×152

CMZNXF-280-10 ( 7% ) 480×165×450 340×152
抗谐 CMZNXF-280-20 ( 7% ) 480×165×450 340×152
分补
CMZNXF-280-30 ( 7% ) 480×165×450 340×152

显示面板及按键

主/从 C 主/从 A B C

CMZNX 系列智能抗谐补偿装置 CMZNXF 系列智能抗谐补偿装置
调试工作 调试工作
菜单 菜单

(图1抗谐型智能共补） (图2抗谐型智能分补）

注：设置方式详见说明书

产品特点

模块化结构：
智能电容器为模块化结构，体积小、现场接线简单、维护方便。只需要增加模块数量即可实现无功补偿系统的扩容。过零投零投切功能由核心器件智能型过
零投切继电器实现零电压投、零电流切，即“过零投切”，降低系统功耗。因此电容器投切过程无涌流冲击、无切除过电压、无燃弧现象。
保护功能：
智能电容器具有过电压、欠电压、失压保护、短路保护、电容器过温保护等功能，有效保障电容器安全，延长设备寿命。低压电力电容器体内温度保护是其
重要保护之一，工作电源电压过高、环境温度过高均会严重影响低压电力电容器的使用寿命。设置低压电力电容器体内温度保护，可以在其体内温度超值时
退出运行，从而延降低压电力电容器的使用寿命。
控制技术：
投切判据为功率因数及无功功率，采用无功潮流预测和延时多点采样技术，功率因数低于设定值时，根据负荷无功缺额分级控制投切，确保投切无振荡。重
载时，无功得到充分补偿。
智能网络功能：
采用智能网络技术，构建485通讯网络，多台电容器并联使用，自动生成一个网络，其中地址码最小的一个为主机，其余则为从机，构成低压无功自动控制系统。
个别从机故障自动退出，不影响其余工作；主机故障自动退出、在其余从机中产生一个新的主机，组成一个新的系统。
Page-13
