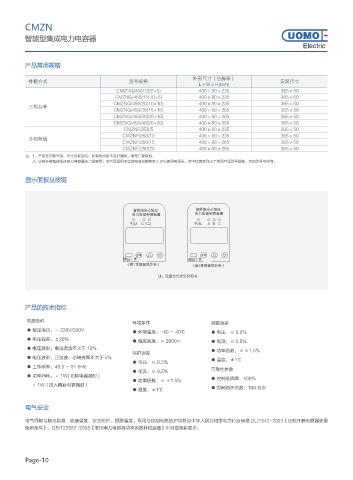

CMZN

智能型集成电力电容器
Electric

产品常用规格

外形尺寸（含脚架）
补偿方式 型号规格 安装尺寸
L×W×H(mm)
CMZNG/450/10(5+5) 400×80×235 365×50
CMZNG/450/15(10+5) 400×80×235 365×50
CMZNG/450/20(10+10) 400×80×235 365×50
三相共补
CMZNG/450/30(15+15) 400×80×265 365×50
CMZNG/450/30(20+10) 400×80×305 365×50
CMZNG/450/40(20+20) 400×80×305 365×50
CMZNF/250/5 400×80×235 365×50
CMZNF/250/10 400×80×235 365×50
分相补偿
CMZNF/250/15 400×80×265 365×50
CMZNF/250/20 400×80×265 365×50
注：1：产品在不断升级，尺寸会有变化，如有改动恕不另行通知，请与厂家联系。
2：分相补偿智能低压电力电容器无二级容量：本产品适用于谐波电压总畸变率≤ 5% 的用电场所；表中仅简单列出了常用产品型号规格，其他型号可详询。

显示面板及按键

智能组合式低压 智能组合式低压
电力电容补偿装置 电力电容补偿装置
主/从 C1 C2 主/从 A B C

菜单 菜单
调试工作 调试工作
（图1常规智能共补） （图2常规智能分补）

注：设置方式详见说明书

产品的技术指标

电源条件 环境条件 测量误差
● 额定电压：～ 220V/380V ● 环境温度：-40 ～ 40℃ ● 电压：≤ 0.5%
● 电压偏差：±20%
● 海拔高度：≤ 2000m ● 电流：≤ 0.5%
● 电压波形：电流谐波不大于 10% ● 功率因数：≤ ±1.5%
保护误差
● 电压波形：正弦波，总畸变率不大于 5% ● 温度：±1℃
● 电压：≤ 0.5%
● 工作频率：48.5 ～ 51.5Hz 可靠性参数
● 电流：≤ 0.5%
● 功率消耗：﹤ 1W( 切除电容器时 )
● 功率因数：≤ ±1.5% ● 控制准确率：100%
﹤ 1W（投入两台电容器时）
● 温度：±1℃ ● 控制容许次数：100 万次

电气安全

电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采用与控制电路防护均符合中华人民共和国电力行业标准 DL/T842-2003《压低并联电容器装置
使用条件》、GB/T22582-2008《低压电力电容器功率因数补偿装置》中对应条款要求。
