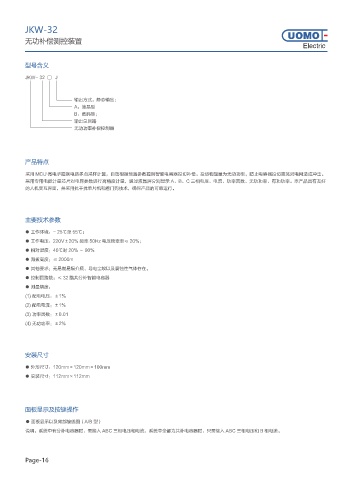

JKW-32

无功补偿测控装置
Electric

型号含义

JKW- 32 □ J

输出方式：静态输出；
A：液晶型
B：数码型；
输出总回路
无功功率补偿控制器

产品特点

采用 MCU 微电子控制电路多点采样计算，自动根据预置参数控制智能电容器投切补偿。投切物理量为无功功率，防止电容器投切震荡对电网造成冲击。
采用专用电能计量芯片对电网参数进行高精度计量，通过液晶屏分别显示 A、B、C 三相电压、电流、功率因数、无功功率、有功功率。本产品具有友好
的人机交互界面，并采用抗干扰单片机和看门狗技术，确保产品的可靠运行。

主要技术参数

● 工作环境：- 25℃至 55℃；
● 工作电压：220V±20% 频率 50Hz 电压畸变率≤ 20%；
● 相对湿度：40℃时 20% ～ 90%
● 海拔高度：≤ 2000m
● 其他要求：无易燃易爆介质、导电尘埃以及腐蚀性气体存在。
● 控制回路数：≤ 32 路共分补智能电容器
● 测量精度：
(1) 配电电压：±1%
(2) 配电电流：±1%
(3) 功率因数：±0.01
(4) 无功功率：±2%

安装尺寸

● 外形尺寸：120mm×120mm×100mm
● 安装尺寸：112mm×112mm

面板显示及按键操作

● 面板显示以及背部接线图（A/B 型）
说明：系统中有分补电容器时，需接入 ABC 三相电压和电流：系统中全部为共补电容器时，只需接入 ABC 三相电压和 B 相电流。
