JKW-32
无功补偿测控装置
Electric

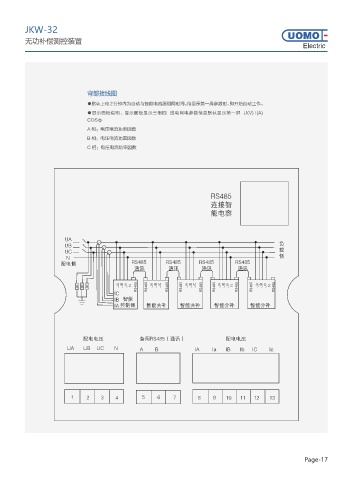

背部接线图
●默认上电2分钟内为自动与智能电容器组网时间。待显示第一屏参数时，即开始自动工作。
●显示面板说明：显示面板显示三相四 线电网电参数信息默认显示第一屏 U(V) I(A)
COSф
A 相：电压电流功率因数
B 相：电压电流功率因数
C 相：电压电流功率因数
RS485
连接智
能电容
UA
UB 负
UC 载
N 侧
配电侧 RS485 RS485 RS485 RS485
通讯 通讯 通讯 通讯
UA UB UV N RS485 RS485 UA UB UC RS485 RS485 UA UB UC RS485 RS485 UA UB UV N RS485 RS485 UA UB UV N RS485
IC
IB 智能
IA 控制器 智能共补 智能共补 智能分补 智能分补
配电电压 备用RS485（通讯） 配电电压
UA UB UC N A B IA Ia IB Ib IC Ic
