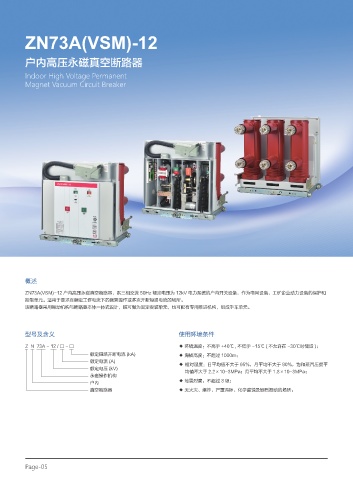

ZN73A(VSM)-12
户内高压永磁真空断路器
Indoor High Voltage Permanent
Magnet Vacuum Circuit Breaker
概述
ZN73A(VSM)-12 户内高压永磁真空断路器，系三相交流 50Hz 额定电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和
控制单元。适用于要求在额定工作电流下的频繁操作或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元。
型号及含义 使用环境条件
Z N 73A - 12 / □ - □ ◆ 环境温度：不高于 +40℃ , 不低于 -15℃ ( 不允许在 -30℃时储运 )；
额定短路开断电流 (kA) ◆ 海拔高度：不超过 1000m；
额定电流 (A)
◆ 相对湿度：日平均值不大于 95%，月平均不大于 90%，饱和蒸汽压提平
额定电压 (kV)
均值不大于 2.2×10-3MPa；月平均不大于 1.8×10-3MPa；
永磁操作机构
户内 ◆ 地震烈度：不超过 8 级；
真空断路器 ◆ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
Page-05
