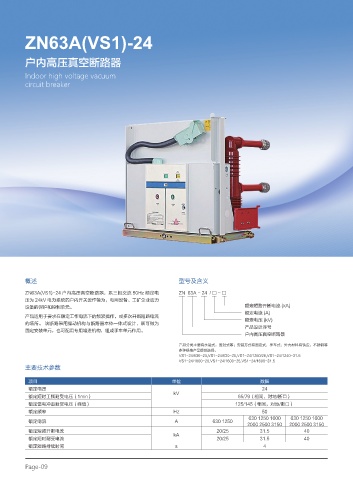

ZN63A(VS1)-24

户内高压真空断路器

Indoor high voltage vacuum
circuit breaker

概述 型号及含义

ZN63A(VS1)-24 户内高压真空断路器，系三相交流 50Hz 额定电 ZN 63A - 24 / □ - □
压为 24kV 电力系统的户内开关设作备为，电网设备、工矿企业动力
设备的保护和控制单元。 额定短路开断电流 (kA)
额定电流 (A)
产品适用于要求在额定工作电流下的频繁操作，或多次开断短路电流
额定电压 (kV)
的场所。 该断路采用操动机构与断路器本体一体式设计，既可做为
产品设计序号
固定安装单元，也可配用专用堆进机构，组成手车单元作用。
户内高压真空断路器
产品分类主要有永磁式，固封式等；安装方式有固定式，手车式；外壳材料有铁皮，不锈钢等
多种规格产品提供选择。
VS1-24/630-20,VS1-24/630-25,VS1-24/1250/25,VS1-24/1240-31.5
VS1-24/1600-20,VS1-24/1600-25,VS1-24/1600-31.5
主要技术参数

项目 单位 数据
额定电压 24
kV
额定短时工频耐受电压（1min） 65/79（相间，对地/断口）
额定雷电冲击耐受电压（峰值） 125/145（相间，对地/断口）
额定频率 Hz 50
630 1250 1600 630 1250 1600
额定电流 A 630 1250
2000 2500 3150 2000 2500 3150
额定短路开断电流 20/25 31.5 40
kA
额定短时耐受电流 20/25 31.5 40
额定短路持续时间 s 4

Page-09
