P. 13

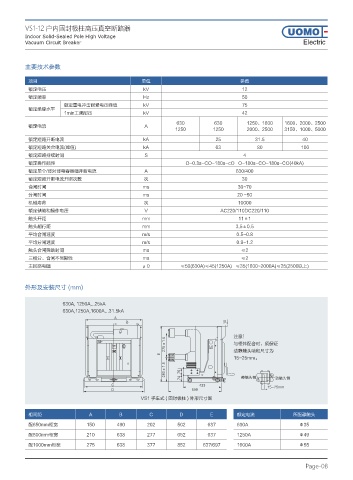

VS1-12 户内固封极柱高压真空断路器
Indoor Solid-Sealed Pole High Voltage
Vacuum Circuit Breaker Electric
主要技术参数
项目 单位 参数
额定电压 kV 12
额定频率 Hz 50
额定雷电冲击耐受电压峰值 kV 75
额定绝缘水平
1min工频耐压 kV 42
630 630 1250、1600 1600、2000、2500
额定电流 A
1250 1250 2000、2500 3150、1000、5000
额定短路开断电流 kA 25 31.5 40
额定短路关合电流(峰值) kA 63 80 100
额定短路持续时间 S 4
额定操作顺序 O-0.3s-CO-180s-cO O-180s-CO-180s-CO(40kA)
额定单个/背对背电容器组开断电流 A 630/400
额定短路开断电流开断次数 次 30
合闸时间 ms 30~70
分闸时间 ms 20 ~50
机械寿命 次 10000
额定储能和操作电压 V AC220/110DC220/110
触头开距 mm 11±1
触头超行距 mm 3.5±0.5
平均合闸速度 m/s 0.5~0.8
平均分闸速度 m/s 0.9~1.2
触头合闸弹跳时间 ms ≤2
三相分、合闸不同期性 ms ≤2
主回路电阻 μΩ ≤50(630A)≤45(1250A) ≤35(1600~2000A)≤25(2500以上)
外形及安装尺寸 (mm)
630A, 1250A,..25kA
630A,1250A,1600A...31.5kA
"
#
注意！
d 与柜体配合时，须保证
& 动静触头啮和尺寸为
15~25mm。
d
᭡ᝎܿΞ ҮᝎܿΞ
$ NN
%
VS1 手车式 ( 固封极柱 ) 外形尺寸图
相间距 A B C D E 额定电流 所配静触头
配650mm柜宽 150 490 202 502 637 630A Φ35
配800mm柜宽 210 638 277 652 637 1250A Φ49
配1000mm柜宽 275 638 377 852 637/697 1600A Φ55
Page-08
