P. 6

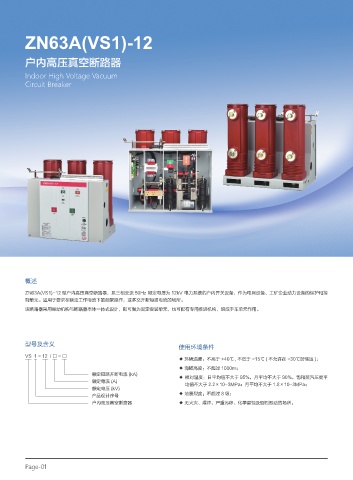

ZN63A(VS1)-12
户内高压真空断路器
Indoor High Voltage Vacuum
Circuit Breaker
概述
ZN63A(VS1)-12 型户内高压真空断路器，系三相交流 50Hz 额定电压为 12kV 电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控
制单元。适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。
型号及含义
使用环境条件
VS 1 - 12 / □ - □
◆ 环境温度：不高于 +40℃ , 不低于 -15℃ ( 不允许在 -30℃时储运 )；
◆ 海拔高度：不超过 1000m；
额定短路开断电流 (kA)
◆ 相对湿度：日平均值不大于 95%，月平均不大于 90%，饱和蒸汽压提平
额定电流 (A)
均值不大于 2.2×10-3MPa；月平均不大于 1.8×10-3MPa；
额定电压 (kV)
◆ 地震烈度：不超过 8 级；
产品设计序号
户内高压真空断路器 ◆ 无火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。
Page-01
